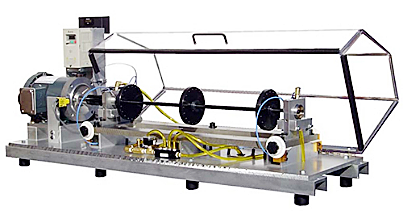

LG-MR01型机械故障与转子动力学模拟系统

LG-MR01型机械故障与转子动力学模拟系统（MFS-RDS）是一种创新的工具来研究油润滑的轴颈轴承，以及其他常见的机械故障，如平衡和共振研究转子系统的动态行为。的油泵提供的模拟器来驱动的润滑流体。此外，它提供了不同的轴承游隙的选择和控制的润滑油压力旋转转子动力学和鞭现象。

许多实验的可能性

MFS-RDS配备共振套件是一个完美的工具在旋转机械共振和学习共振缓解的方法，获得实际经验。
随着安装在主轴上，在各种位置的共振的转子盘的第三模式的不同数量的能够被激发。海岸主轴振动的Bode图，向下测试右图所示。三个共振可以清楚地被识别。

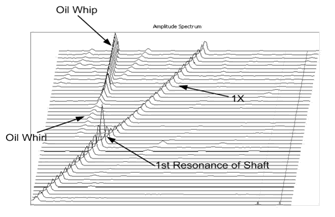

油膜涡动和鞭是重要的不稳定现象与转子系统油膜轴承的。随着（转子盘的数目）的轴承负荷，轴承间隙（轴承盒的选择）和油的压力（调节供油阀）的适当选择，油洄和鞭状可以是模拟使用的MFS-RDS。在右边的瀑布图显示本模拟器上的油膜涡动和鞭观察。第一临界转速的主轴（1X），油膜涡动和油膜振荡的确定在这个瀑布图。为了观察油膜涡动和鞭子，仿真器必须运行在两倍以上的主旋翼轴的一阶临界转速。
在转子动力学研究的一个关键概念是重型和高点。随着MFS-RDS和可选的试剂盒提供的光谱纸牌任务，这两个点之间的相位关系可以证明。

特点

特别设计的转子轴的流体油膜轴承转子动力学模拟
不同的轴承游隙的选择和控制的润滑油压力转子动力学研究
安装方便接近探头
刚性，滑动操作
分割托架轴承座，便于转子装配交汇处
专业拼合环的轴承和转子，便于更换和安装结束
转子轴滑动，无需拆卸安装的组件方便地更改
连轴器，转子，轴承和轴可以改变无需拆卸轴承座
方便对准螺旋千斤顶

电动
马达	3相马达1/2 HP，预接线的自我调整安装系统，易于安装/拆卸
驱动	1/2 HP多功能的前面板可编程控制器变频交流电机驱动器
RPM范围	0至6000 rpm（短期）变速
转速表	内置的转速计与液晶显示屏和一个脉冲每转模拟TTL输出用于数据采集的目的
电压	115/230 VAC，60/50赫兹，单相
机械
轴径	1/2“直径;转过身来，地面，抛光（TGP）钢
转子基地	30“长，完全可移动的插孔螺栓容易的水平偏差和垂直偏差的标准垫片。寄托，方便调整。
轴承	两个完整的流体膜与多个进油prots的轴承，在任何角度规定安装电涡流探头。轴承座可安装在九个不同的位置设置可变转子跨度
发油系统	泵，压力表，不锈钢油箱，回流量的安全开关，压力联锁计。
转子	2个6“铝有36个螺纹孔，每隔10度引入不平衡
安全盖	可上锁的清晰，耐冲击塑料铰链盖，电机联锁开关关闭电机盖抬起时，
基础	1/2“模铸铝底座，底座加强筋和8橡胶隔震支座
物理
重量	大约有140磅
尺寸	ł= 50“（125厘米），W = 14”（36厘米），H = 23“（58厘米）

1/2 HP多功能的前面板可编程控制器变频交流电机驱动器
3相马达1/2 HP，预接线的自我调整安装系统，易于安装/拆卸
内置的转速计与液晶显示屏和一个脉冲每转模拟TTL输出用于数据采集的目的
加压油膜轴承的功能，改变轴承的间隙，长度和类型。
包括两个完整的套与多个进油prots的轴承，螺纹孔，用于安装两个接近90度的探头，在任意角度旋转探头的能力。
油分布规律及压力调节系统，包括泵，压力表，不锈钢油箱，回流量的安全开关，压力联锁计。
滚子轴承0.002“的间隙。
延长30“转子转子动力学实验基地，让三个关键的速度和旋转/鞭现象的调查，和五个轴承的安装位置，轴跨度重构
振动隔离器支架和底座加强筋
三一排孔的钢盘
校准系统校准参考拨号和调整螺栓
其中1/2“TGP直钢轴
耐冲击透明的安全罩，安全联锁
平衡重包
内六角扳手组
24V电源
盖支撑杆
综合操作手册

MFS-RDS为您提供了一个基本的设置进行转子动力学实验和学习不同的机器故障振动信号。然而，一个特定的现象了详细的调查将需要额外的附件和装置。SpectraQuest里设计的选件套件，用于执行不同的MFS-RDS的深入研究。
培训课程手册（SQI TRCM）
培训课程手册开始与教科书在经典的机械振动，传感器，监控，信号处理，分析等的基本原理和基本的课堂培训，从初级到中高级水平。它既是实践和数学为导向，适当的技术人员和工程师。进行一个广泛的实验室练习MFS提供一个真正意义上的体验式学习环境。使用为加速振动训练计划课程的准备和发展的基础。
油膜涡动/鞭深入学习用具1/2“轴（MR-OWSK-1/2）

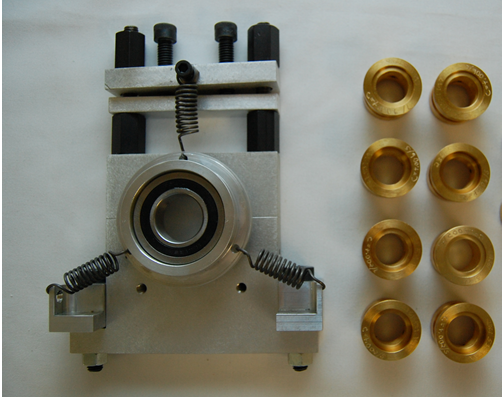

学习效果的轴承间隙，L / D比，和转子加载油引发的不稳定影响，并了解旋转/鞭现象，以及如何避免。该套件包括总的4个套筒轴承对轴承间隙两种不同长度（2对），2密耳的长度（1对）和椭圆轴承（1对）6密耳（0.001“），以避免旋转/鞭不稳定，和一个轴的定心装置。
油膜涡动/鞭深入学习用具的3/4“轴（MR-SCK-3/4和MR-OWSK的1/2）（MR-OWSK，3/4）
研究的影响油引发的不稳定和了解的更严厉的转子旋转/鞭现象，以及如何避免。我们的想法是理解和控制旋转/鞭现象。3/4“轴不仅提供了更严厉的转子，但也较轻的平衡，偏心，竖起磁盘进行更多的研究，以提高认识。的试剂盒，由共五个套筒轴承对两种不同长度的（4对）和椭圆形的轴承（1对）中的2和6密耳（0.001“），得到的轴承间隙，以避免洄/鞭状不稳定，和一个轴定心装置插入。需要MR-BSK-3/4和MR-OWSK的1/2
3/4“轴转换套件，（MR-SCK-3/4）
研究轴承的故障频率远从倍数转速。标准的1/2“轴展览故障频率的倍数转速，超高分辨率光谱清楚地识别轴承的故障频率。识别轴承故障频率轴转速的倍数，而无需使用高分辨率光谱中存在的缺陷。该套件包括两个3/4“轴承安装外壳，两个6”铝与36个螺纹孔的转子，1 3/4“直径的轴，和一个耦合。
3/4“轴轴承的装载机（MR-SCK -3 / 4）（M-BL-3/4）
调查轴承的径向负载的影响。增强系统的振幅频谱。该套件包括一个3/4“孔装载机的加权11磅（5公斤）和两个卡箍。
3/4“的滚动轴承故障包（MR-SCK -3 / 4），（M-BFK-3/4）
学习经典的轴承损坏的波形和频谱。了解信号处理的问题，如平均技术，漏电流和光谱分辨率对确定轴承故障。执行实验与日益严重的缺陷。确定为什么一个超高分辨率光谱诊断轴承故障时，故障频率靠近的倍数转速。了解如何大信号掩盖毗邻的，由于频谱泄漏的低幅度信号。该套件包括一个内圈缺陷，一个外圈缺陷，与球缺陷之一，和一个组合的缺陷。
偏心转子（MR-SCK-3/4）（M-ER-3/4）
了解转子偏心振动光谱的影响。确定偏心率和不平衡之间的关系。开发新技术，找出并纠正偏心的影响。了解不同时刻的振动幅度的惯性质量的效果。该套件包括一个的铝转子与非对称位于中心和一个卡箍。
竖起转子（MR-SCK-3/4）（M-CR-3/4）
了解滑轮的影响还没有被正确地装在轴。了解一个竖起的转子振动信号。制定纠正竖起的转子问题的方法。了解不同时刻的振动幅度的惯性质量的效果。该套件包括一个翘起的铝转子（0.5度的离轴）和卡箍。
的耦合类型设置（MR-SCK-3/4）（M-CK-3/4）
了解转子动力学，振动信号耦合刚度的影响。澄清复杂的机械轴偏差的问题（轴偏差的频谱模式是一个功能强大的耦合刚度）。该套件包括一个齿轮，一洛夫乔伊，橡胶，和一个硬质钢耦合。
弯曲转子轴平衡研究中心（MR-BRS-3/4）
具有弯曲轴的签名。观察与试图平衡的弯曲轴的转子上安装的难度。学习，以应付由于弯曲轴与定位问题。该套件包括一个3/4“轴中心弯曲〜0.020” 需要MR-SCK-3/4。
耦合下端弯曲转子轴平衡研究（MR-CBRS-5/8）
调查复杂的振动信号，由于陀螺效应。观察与试图平衡悬臂转子在轴弯曲的难度。学习，以应付由于弯曲轴与定位问题。该套件包括一个3/4“联轴器弯曲〜0.010” 需要MR-SCK-3/4。
套筒轴承共振研究工具包（M-SBK-1/2）
研究套筒轴承共振临界转速的现象。该套件包括两个自定义脂润滑，巴氏合金内衬套筒轴承，轴承座，及各种厚度的塑胶垫片需要M-RSK-1/2
滚动轴承共振研究工具包（M-RBK-1/2）
研究MFS-RDS的滚动元件轴承。该套件包括两个1/2“挤锁轴承。
更高的共振研究工具包（M-RDK-1/2）
研究MFS-RDS的滚动元件轴承。该套件包括三个钢盘。
3/4“的轴套筒轴承（润滑脂润滑）试剂盒（M-SBK-3/4）
调查波形和频谱识别配件轴承的磨损或松动。修改用塑料垫片的剖分式轴承的间隙。执行轴眼眶分析。该套件包括两个自定义脂润滑，巴氏合金内衬套筒轴承，两个轴承座，及各种厚度的塑料垫片。
竖起轴承套（M-CBM-3/4）
承认签名的翘起轴承由于安装不当或因不符合安装。该套件包括一个翘起的轴承座。
1“轴承研究工具包（MR-BSK-1）
研究轴承的故障频率远从倍数转速。标准的5/8“轴展览故障频率的倍数转速，超高分辨率光谱清楚地识别轴承的故障频率。识别轴承故障频率轴转速的倍数，而无需使用高分辨率光谱中存在的缺陷。了解信号处理的问题，如平均，光谱分辨率和泄漏现象。该套件包括两个分离的轴承壳体，两个1“内径的轴承，一个1”直径的轴，和一个耦合。
1“轴轴承装载机（MR-BSK-1）（M-BL-1）
调查轴承的径向负载的影响。增强系统的振幅频谱。该套件包括一个1“孔装载机的加权11磅（5公斤）和两个卡箍。
1“轴轴承故障诊断试剂盒（MR-BSK-1），（M-BFK 1）
学习经典的轴承损坏的波形和频谱。了解信号处理的问题，如平均技术，漏电流和光谱分辨率对确定轴承故障。执行实验与日益严重的缺陷。确定为什么一个超高分辨率光谱诊断轴承故障时，故障频率靠近的倍数转速。了解如何大信号掩盖毗邻的，由于频谱泄漏的低幅度信号。该套件包括一个内圈缺陷，一个外圈缺陷，与球缺陷之一，和一个组合的缺陷。
筒身开裂的研究工具包（MR-SCK -3 / 4）（MR-CSRK-3/4）
研究裂纹的自然振动频率与行为的影响。发展早期的诊断技术来检测裂纹。研究裂纹扩展和呼吸。应用先进的信号处理技术，如小波，时频联合分析，时间序列分析，研究由裂纹引起的振动。该套件包括一个轴4½“4螺栓法兰连接，来模拟裂纹，轴缝隙裂纹和填料的，和1个轴与深V型缺口裂纹。需要MR-SCK-3/4。
风机振动工具包（M-FVK-3/4）
了解声音和振动球迷签名。压力上升的体积流量和风机振动的影响研究。制定风扇的噪音和振动控制方法。该套件包括一个六叶吊扇，一个十叶片吊扇，一个12叶片轴流风机，轴流风机阻塞
机械摩擦试剂盒（M-MRK）
评估典型擦现象与多种材料，在不同的角度下，装载，和润滑剂条件。实验摩擦轴或转子。该套件包括一个可调节的弹簧加载器擦材料支架和四个不同的擦材料
阻尼轴承座套件（MR-SCK -3 / 4）（M-DBHK-1/2）
研究轴承座具有较高的阻尼系数比标准的住房。典型的滚动元件轴承系统，是一个全金属的结构，几乎没有任何阻尼。添加阻尼，以标准的滚动轴承住房的。证明了减少由于阻尼的安装在转子的共振振幅。该套件包括两个轴承箱和两个1/2“轴承装有隔离。需要M-RSK-1/2
PC电机控制套件（M-PCK）
操作MFS从远程位置。预编程的加速，减速和长度的运行，以满足精确的要求。该套件包括PC软件，接口模块，电机驱动器和电缆。
轴对齐工具（M-ATK）
精确地对准轴的方便和简单的Windows校准软件。可容纳1/2“，1/4”直径的轴。该套件包括两个精密千分表，两个安装支架/酒吧，一面镜子，一组塞尺，并在一个坚固的塑料外壳包装的说明。

高价值组合套装

MFS-RDS提供了一个基本的设置，进行转子的旋转/鞭实验和学习不同的机器故障振动信号。然而，详细的调查，尤其是更先进的振动现象，将需要更多的附件和装置，这些都可以通过可选套件。根据包装上的选择，你会得到一个单独购买的物品超过6％至8％的折扣。

套餐＃1：	基本MFS-RDS + 1/2“，3/4”直径的轴的的转子旋转/鞭现象进行深入的研究试剂盒
包2：	基本MFS-RDS +套件进行深入研究油膜涡动/鞭子，对准，平衡和共振高达三分之一的临界频率问题
包3：	基本MFS-RDS +套件进行深入研究油膜涡动/鞭子，对准，平衡，共振，与轴承缺陷问题
包4：	基本MFS-RDS +套件进行深入研究油膜涡动/鞭子，对准，平衡，共振，轴承损坏，轴裂纹，风扇振动，机械擦阻尼问题
包＃5楼：	基本MFS-RDS +工具包的油膜涡动/鞭子，对准，平衡，共振，轴承缺陷，裂纹轴，风扇振动，机械擦，阻尼的问题，再加上PC操作，轴校准套件和力测量两个轴承的深入研究
