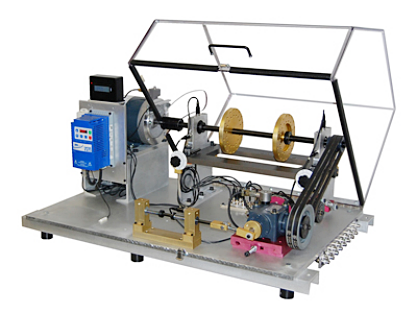

LG-MFS03型机器故障仿真平台(MFS)

为了获得一个深入的了解不同的振动签名，实验模拟现实世界的机械设备上的控制是必要的。虽然一个单一的机械故障的分析，可能是有益的有很多场合动态刚度，共振和速度之间的相互作用的分析时是必不可少的，以获得真实世界振动光谱的理解。随着MFS所需的专业知识很好地控制实验诊断工业机械问题可以开发和增强。一个工厂的运行在满负荷生产，几乎是不现实的，而不会影响生产和利润，以了解机械的运动学和动力学：MFS可以离线训练和实验，这反过来将*大限度地减少生产停机时间。

应用

平衡训练
轴对培训
校准系统评估
耦合研究
轴承故障和负载的影响
“竖起”转子
偏心转子
共振研究
滑动轴承的研究
皮带驱动器的性能
机械擦
变速箱故障研究

往复式机制研究
预科课程
信号处理技术
可变转速/负荷的影响
电机电流分析
转子动力学
工作偏转形状和模态分析
优化传感器的安装
类型的传感器（加速度计，接近探针等）
振动训练
分析师认证
定制试验台，转子动力学研究和示范

特点

用于引入控制和校准的故障的简单的方法。
研究常见故障的振动光谱，了解故障的签名和验证规则提供的培训课程。
台式机手培训和技能锐化。
了解机器状态监测和预测性维护。
个别节奏的学习与练习手册。
模块化，多功能，强大的和全面的。
同时往复式和旋转机制。
了解共振，变速，变速箱，并带驱动器的诊断。
了解确定振动传递路径和执行根本原因分析。
振动，电动机电流和噪声谱之间的相关性研究。
型号转子动力学和其对故障的签名。
验证程序，上面和下面的第一临界共振的平衡。

智能设计，使模拟器的功能强大且易于使用

MFS的设计是灵活，操作方便。该模拟器被构造成具有拆分托架轴承壳体，一个滑动轴，转子与拼合环结束，联轴器，滑轮，多个带张紧和齿轮箱的安装机构，和往复系统，所有这些都是设计可以很容易地移除和更换之间各种实验。

电动
马达	3相，1马力电机，预接线的自我调整安装系统，易于安装/拆卸
驱动	1 HP多功能的前面板可编程控制器变频交流电机驱动器
RPM范围	0至6000 rpm（短期）变速
电流测量	电源引线可用于电流测量
转速表	内置的转速计与液晶显示屏和一个脉冲每转模拟TTL输出用于数据采集的目的
电压	115/230 VAC，60/50赫兹，单相
机械
轴径	3/4“直径;转过身来，地面，抛光（TGP）钢
轴承	密封滚动体水平分割中铝外壳容易变化，挖掘传感器安装支架。轴承座可以安装在五个不同的位置可变转子跨度
转子基地	18“长，完全可移动的调整螺栓，便于水平偏差和垂直偏差的标准垫片。寄托，方便调整。
转子	2个6“铝有36个螺纹孔，每隔10度引入不平衡
皮带机制	两个双凹槽“V”带一组螺丝安装一个衬套/键安装。正位移杆，套筒螺母加上可调变速箱平台
变速箱和刹车	残疾人三路直切伞齿齿轮箱1.5:1的比率（20齿轮输入）。手动调节磁粉制动器0.5 – 10磅 –
往复运动机构	可调弹簧接触的时间和行程设置。
离心泵	1/2 HP，27psi在0gpm，25gpm在0psi与水在4000rpm
往复式压缩机	1/2 HP，2.6cfm，120PSI与5加仑的空气槽皮带驱动
仪器仪表连接器	16个BNC连接器，板下转子基连接到BNC连接器面板直接连接到数据采集器安装在底板的边缘
安全盖	可上锁的清晰，耐冲击塑料铰链盖，电机联锁开关关闭电机盖抬起时，
基础	1/2“模铸铝底座，底座加强筋和8橡胶隔震支座
物理
重量	约130磅
尺寸	ł= 39“（100公分），W = 25”（63CM），H = 21“（53厘米）

基本机械故障模拟系统包括：

1 HP多功能的前面板可编程控制器变频交流电机驱动器
3相，1马力电机，预接线的自我调整安装系统，易于安装/拆卸
内置的转速计与液晶显示屏和一个脉冲每转模拟TTL输出用于数据采集的目的
拆分托架轴承座
18“转子甲板与轴跨度重构的安装位置
挤压锁定类型的滚动体球轴承
振动隔离器支架和底座加强筋
两个平衡转子两排孔
校准系统校准参考拨号和调整螺栓
一个3/4“TGP直钢轴
16个BNC连接器，板下转子基连接到BNC连接器面板直接连接到数据采集器安装在底板的边缘
电源引线可用于测量电流。
耐冲击透明的安全罩，安全联锁
平衡重包
内六角扳手组
24V电源
盖支撑杆
综合操作手册

MFS提供了一个基本的设置进行实验和学习不同的机器故障的振动信号。然而，详细的调查，尤其是更先进的振动现象或机械故障，将需要更多的附件和装置，这些都可以通过可选套件。
培训课程手册（SQI TRCM）
培训课程手册开始与教科书在经典的机械振动，传感器，监控，信号处理，分析等的基本原理和基本的课堂培训，从初级到中高级水平。它既是实践和数学为导向，适当的技术人员和工程师。进行一个广泛的实验室练习MFS提供一个真正意义上的体验式学习环境。使用为加速振动训练计划课程的准备和发展的基础。
偏心转子（MR-SCK-3/4）（M-ER-3/4）
了解转子偏心振动光谱的影响。确定偏心率和不平衡之间的关系。开发新技术，找出并纠正偏心的影响。了解不同时刻的振动幅度的惯性质量的效果。该套件包括一个的铝转子与非对称位于中心和一个卡箍。
竖起转子（MR-SCK-3/4）（M-CR-3/4）
了解滑轮的影响还没有被正确地装在轴。了解一个竖起的转子振动信号。制定纠正竖起的转子问题的方法。了解不同时刻的振动幅度的惯性质量的效果。该套件包括一个翘起的铝转子（0.5度的离轴）和卡箍。
的耦合类型设置（MR-SCK-3/4）（M-CK-3/4）
了解转子动力学，振动信号耦合刚度的影响。澄清复杂的机械轴偏差的问题（轴偏差的频谱模式是一个功能强大的耦合刚度）。该套件包括一个齿轮，一洛夫乔伊，橡胶，和一个硬质钢耦合。
中心弯曲转子轴的平衡研究（MR-SCK-3/4）（M-BRS-3/4）
具有弯曲轴的签名。观察与试图平衡的弯曲轴的转子上安装的难度。学习，以应付由于弯曲轴与定位问题。该套件包括一个3/4“轴中心弯曲〜0.020”
耦合弯曲转子轴对齐研究（MR-SCK -3 / 4）（M-CBRS-3/4）
调查复杂的振动信号，由于陀螺效应。观察与试图平衡悬臂转子在轴弯曲的难度。学习，以应付由于弯曲轴与定位问题。该套件包括一个3/4“联轴器弯曲〜0.010”
滚动轴承共振/重要的研究工具包（M-RSK-1/2）
研究共振临界转速的现象，在速度低于2000 RPM，以模拟真实世界工作条件下，同时提高了安全性。标准的3/4“轴具有较高的共振频率，7000 RPM或更高，取决于转子位置。的破坏作用的共振研究和开发的控制方法。移居他处，研究了共振频率，模态振型的质量和刚度的转子和支持。跳动的由于紧密排列模式，研究。研究非线性动力学的混沌模型。该套件包括1½“轴，三个转子，两个滚动元件轴承，和一个连接。
套筒轴承共振研究工具包（M-SBK-1/2）
研究套筒轴承共振临界转速的现象。该套件包括两个自定义脂润滑，巴氏合金内衬套筒轴承，轴承座，及各种厚度的塑胶垫片需要M-RSK-1/2
3/4“轴轴承的装载机（MR-SCK -3 / 4）（M-BL-3/4）
调查轴承的径向负载的影响。增强系统的振幅频谱。该套件包括一个3/4“孔装载机的加权11磅（5公斤）和两个卡箍。
3/4“的滚动轴承故障包（MR-SCK -3 / 4），（M-BFK-3/4）
学习经典的轴承损坏的波形和频谱。了解信号处理的问题，如平均技术，漏电流和光谱分辨率对确定轴承故障。执行实验与日益严重的缺陷。确定为什么一个超高分辨率光谱诊断轴承故障时，故障频率靠近的倍数转速。了解如何大信号掩盖毗邻的，由于频谱泄漏的低幅度信号。该套件包括一个内圈缺陷，一个外圈缺陷，与球缺陷之一，和一个组合的缺陷。
1“轴承研究套件（M-BSK-1）
研究轴承的故障频率远从倍数转速。标准的3/4“轴展览故障频率的倍数转速，超高分辨率光谱清楚地识别轴承的故障频率。识别轴承故障频率轴转速的倍数，而无需使用高分辨率光谱中存在的缺陷。了解信号处理的问题，如平均，光谱分辨率和泄漏现象。该套件包括两个分离的轴承壳体，两个1“内径的轴承，一个1”轴，以及一个耦合。
1“轴轴承装载机（MR-BSK-1）（M-BL-1）
调查轴承的径向负载的影响。增强系统的振幅频谱。该套件包括一个1“孔装载机的加权11磅（5公斤）和两个卡箍。
1“轴轴承故障诊断试剂盒（MR-BSK-1），（M-BFK 1）
学习经典的轴承损坏的波形和频谱。了解信号处理的问题，如平均技术，漏电流和光谱分辨率对确定轴承故障。执行实验与日益严重的缺陷。确定为什么一个超高分辨率光谱诊断轴承故障时，故障频率靠近的倍数转速。了解如何大信号掩盖毗邻的，由于频谱泄漏的低幅度信号。该套件包括一个内圈缺陷，一个外圈缺陷，与球缺陷之一，和一个组合的缺陷。

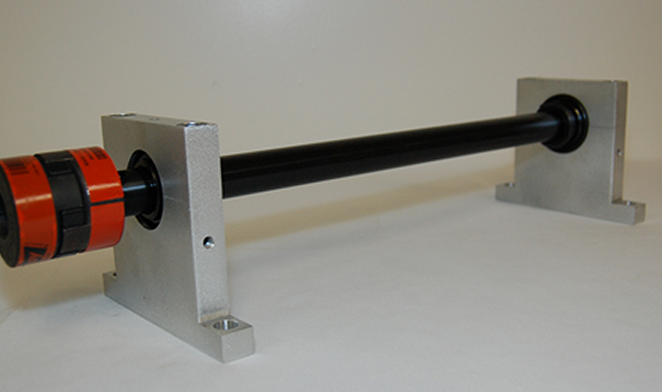

竖起轴承套（M-CBM-3/4）
承认签名的翘起轴承由于安装不当或因不符合安装。该套件包括一个翘起的轴承座。
3/4“的轴套筒轴承（润滑脂润滑）试剂盒（M-SBK-3/4）
调查波形和频谱识别配件轴承的磨损或松动。修改用塑料垫片的剖分式轴承的间隙。执行轴眼眶分析。该套件包括两个自定义脂润滑，巴氏合金内衬套筒轴承，两个轴承座，及各种厚度的塑料垫片。
多皮带驱动，直齿齿轮箱，并可调粒子的磁性制动系统（M-BDGB的）
了解，振动槽轮的错位和皮带张力的影响，并带故障频率。了解负载，齿隙，和牙齿的gearmesh和边带频率的振幅和分布上的故障的影响。开发先进的信号处理技术，如时间同步平均，小波分析，短时傅里叶变换的齿轮箱故障诊断。开发专业知识，诊断变量加载（或速度）条件下的变速箱问题。了解振动谱的频率和振幅调制的影响。拆下齿轮组件反弹调整，故障引进。该套件包括两个V型带，两个双槽滑轮和一个滚动张紧三路油润滑齿轮箱的直切锥齿轮，杯子和圆锥滚子轴承和一个手动调节磁粉制动器。
有缺陷的直齿齿轮箱小齿轮（M-BDGB）（M-DGPA）
研究在变速箱损坏牙齿的效果。调查配对齿轮之间的齿隙。该套件包括一个缺齿的小齿轮和一个缺口齿齿轮。要求M-BDGB的
磨损直齿齿轮箱（需要M-BDGB）（M-WGB）
制定切实可行的技术，变速箱故障诊断，如背隙，轴承松动，牙齿表面抛光和印记。比较振动光谱地板之间的新的和磨损的齿轮箱。该套件包括一个破旧的变速箱。要求M-BDGB的
偏心滑轮（需要M-BDGB），（M-ES-3/4）
研究偏心滑轮的影响。区分偏心，不平衡，带共鸣。该套件包括一个偏心轮要求M-BDGB的
皮带传动安装座（M-BDGB）的（M-BDB）
学习，振动槽轮的错位和皮带张力的影响，并带故障频率无齿轮箱的印记。研究带变磁场的制动负荷。该套件包括一个皮带驱动块。要求M-BDGB的
直接驱动变速箱安装套件（需要M-BDGB），（M-DGBB）
研究齿轮箱的振动信号，而不带，轴或轴承印记。该套件包括所有的硬件需要安装在变速箱直接交流电机要求M-BDGB的
往复运动机构（需要M-BDGB）（M-RMS）
监控和诊断往复加载不同的机器。研究扭转振动测量技术。证明商业分析仪跟踪速度变化和显示结果的有效性。该套件包括两个弹簧，调节弹簧接触的时间，和二冲程设定的往复运动机构。要求M-BDGB的
直接驱动的往复运动机构安装套件（M-RMS和M-BDGB的）（M-DRMB）
研究往复运动机构的振动信号，无齿轮箱，皮带，轴或轴承印记。该套件包括安装在往复运动机构直接交流电机所需的所有硬件。要求M-BDGB的和M-RMS
风机振动工具包（M-FVK-3/4）
了解声音和振动球迷签名。压力上升的体积流量和风机振动的影响研究。制定风扇的噪音和振动控制方法。该套件包括一个六叶吊扇，一个十叶片吊扇，一个12叶片轴流风机，轴流风机阻塞
裂纹轴研究试剂盒（M-CSRK-3/4）
研究裂纹的自然振动频率与行为的影响。发展早期的诊断技术来检测裂纹。研究裂纹扩展和呼吸。应用先进的信号处理技术，如小波，时频联合分析，时间序列分析，研究由裂纹引起的振动。的试剂盒，包括一个4 1/2“4 – 螺栓法兰连接的1个轴与模拟裂纹，1个轴与狭缝裂纹和填料，和1个轴与深的V型缺口裂纹。
机械摩擦试剂盒（M-MRK）
评估典型擦现象与多种材料，在不同的角度下，装载，和润滑剂条件。实验摩擦轴或转子。该套件包括一个可调节的弹簧加载器擦材料支架和四个不同的擦材料
阻尼轴承座套件（MR-SCK -3 / 4）（M-DBHK-1/2）
研究轴承座具有较高的阻尼系数比标准的住房。典型的滚动元件轴承系统，是一个全金属的结构，几乎没有任何阻尼。添加阻尼，以标准的滚动轴承住房的。证明了减少由于阻尼的安装在转子的共振振幅。该套件包括两个轴承箱和两个1/2“轴承装有隔离。需要M-RSK-1/2
离心泵清除盖可视化空蚀（需要M-BDGB）（M-CFPK）
由于气蚀振动光谱研究。确定的气蚀损伤的作用。使用明确的泵盖，可视化气蚀。研究湍流对振动信号的效果。对泵的负荷，电机等部件的影响研究。泵的血流动力学研究的影响，不同的吸入和/或排气侧盖和气门限制。调查泵的振动光谱上的速度和负载变化的影响。作者：叶轮和泵的吸入部之间的间隙的影响。进行类似的研究，使用其他的非危险的液体的不同的粘度和比重。该套件包括一个单级离心泵，一个的LEXAN盖为可视化气蚀，两个压力表，一个流量计，一个水箱，连接阀和软管，一个滑轮，安装硬件要求M-BDGB的
离心泵叶轮内磨损叶轮（需要M-BDGB的和M-CFPK的的）（M-CFPFI）
认识与磨损泵的振动和液压问题。该套件包括一个破旧的离心泵与模拟的头部和叶轮汽蚀破坏。所需的M-BDGB和M-CFPK的
直接驱动离心式泵的安装包（M-CFPK）（M-DCPK）
研究离心泵振动信号，而不带，轴或轴承印记。该套件包括所有的硬件需要安装离心泵的直接交流电机要求M-CFPK的
往复式压缩机包（需要M-BDGB）（M-RCK）
学压缩机壳体，阀门和其它结构组件的声音和振动的签名。开发的往复式压缩机的诊断技术。了解往复式压缩机的性能。研究的行为上的压缩机的排出压力的压力脉动的影响。该套件包括一个1/2 HP压缩机，一个5加仑的空气罐流量控制，所有的管道和安装硬件。要求M-BDGB的
往复式压缩机故障试剂盒（需要M-BDGB的M-RCK）（M-RCFK）
了解有缺陷的阀门，压缩机的声音和振动签名该套件包括1½HP压缩机，阀门泄漏，堵塞吸气过滤器，排气阀有限度开放，和超大的连杆。要求M-BDGB的和M-RCK
直接驱动的往复式压缩机安装套件（M-RCK）（M-DRCK）
研究往复式压缩机振动信号，而不带，轴或轴承印记。该套件包括所有的硬件需要安装的往复式压缩机的直接交流电机需要M-RCK
交流电机内置转子的不平衡量（M-UBM）
研究不平衡转子的振动和/或电流签名的影响。对电能质量和消费的不平衡转子的影响研究。研究的非线性特性的感应电动机的温度上升的影响。该套件包括一个非平衡1/2 HP AC马达
交流电机，内置转子不对系统（M-MAM）
研究变量的影响，气隙振动和/或电流签名。数量/类型的错位和转子转速的振动/电流谱研究的效果。确定对电能质量和消费的错位。研究的非线性特性的感应电动机的温度上升的影响。该套件包括一个1/2 HP交流电机，定制加工结束的钟声在任一端的电机，这使得已知的错位简单介绍。
交流电机，随着内置弓形转子的（M-BRM）
研究转子振动和/或电流签名弓的影响。研究鞠躬转子对电能质量和消费的效果。该套件包括一个1/2 HP AC电机与集中弯曲转子
借助内置的故障轴承交流电机（M-FBM）
研究影响轴承故障的振动和/或电流签名。轴承故障的电能质量和消费的影响研究。该套件包括一个1/2 HP AC马达配有一个内圈故障的轴承，外圈故障的轴承。用户可以指定的类型的轴承的故障。
交流电机，内置转子断条（M-BRBM）
转子断条对电机的振动和/或电流的速度和负载的函数的签名作为研究的效果。转子断条对电能质量和消费的影响研究。研究的非线性特性的感应电动机的温度上升的影响。该套件包括一个1/2 HP AC电机转子断条
交流电机定子绕组内部故障（M-SSTM）
研究的影响，反过来对匝间短路定子绕组振动和/或电流的签名中。学习圈对定子绕组匝间短路对电能质量和消费的效果。研究的非线性特性的感应电动机的温度上升的影响。该套件包括一个1/2 HP AC电机短路定子绕组的匝数，和一个控制箱，改变短的条件。
交流电机，电压不平衡及单相（M-VUSM）
研究电压不平衡和缺相电机电流/振动信号的影响。电压不平衡和缺相电能质量和消费的影响研究。感应电动机的非线性特性的影响，温度上升对研究该套件包括一个1/2 HP AC马达和一个控制箱来改变电压的平衡和断开一相。
PC电机控制套件（M-PCK）
操作MFS从远程位置。预编程的加速，减速和长度的运行，以满足精确的要求。该套件包括PC软件，接口模块，电机驱动器和电缆。
轴对齐工具（M-ATK）
精确地对准轴的方便和简单的Windows校准软件。可容纳1/2“，1/4”直径的轴。该套件包括两个精密千分表，两个安装支架/酒吧，一面镜子，一组塞尺，并在一个坚固的塑料外壳包装的说明。
机械操作的轴承装载机（M-MBL-3/4）
调查轴承的径向负载的影响。了解轴承失效签名作为负荷和转速的函数。在负载和空载轴承的振动信号之间进行比较。研究外圈轴承故障特征的负载位置的函数。该套件包括一个允许的径向载荷通过螺栓轴承座。
轴承装载机力传感器（M-MBL-3/4）（M-BLFT）
测量由机械操作的轴承加载器施加的径向载荷。该套件包括一个传感器测量径向力和一个匹配的信号调理。需要M-MBL-四分之三
纵向和横向受力传感器为1/2“〜1”轴（M-FTVH）
测量力作用在轴承上，由于联轴器不对中，转子的不平衡量，皮带错位和皮带的张力。建立定量的传动皮带张力的研究。了解有关力量与常见的故障，如共振和轴承故障的振动信号。学习力和振动光谱之间的相位关系。了解转子的动态力，由于共同的缺陷的性质。证人180度相移重和高点之间的转子经过时的临界转速。演示如何时，质量不平衡力的四倍的速度增加一倍，但震动幅度并不遵循同样的趋势。验证和优化您的的转子动态模型，提高建模能力。该套件包括一个传感器同时测量垂直和水平方向的力和一个匹配的信号调理。
轴向的轴承力传感器为1/2“〜1”轴（M-FTA）
测量动态激励下的主轴上的轴向载荷。调查错位的轴和皮带上的轴的轴向载荷的影响。研究翘起的转子和偏心滑轮轴的轴向负荷的影响。该套件包括一个传感器测量主轴的轴向力和一个匹配的信号调理。

高价值组合套装

MFS提供了一个基本的设置进行实验和学习不同的机器故障的振动信号。然而，详细的调查，尤其是更先进的振动现象或机械故障，将需要更多的附件和装置，这些都可以通过可选套件。根据包装上的选择，你会得到一个单独购买的物品超过6％至12％的折扣。

套餐＃1：	基本MFS +套件的调整，平衡和共振问题进行深入的研究
包2：	基本MFS +套件对齐深入的研究，平衡，共振，轴承缺陷问题
包3：	基本MFS +套件深入的研究，调整，平衡，共振，轴承故障，齿轮箱及带驱动器的问题
包4：	基本MFS +工具包进行深入的调整，平衡，共振，轴承损坏，齿轮箱和皮带驱动器故障，往复运动机构，机械搓，轴/转子裂纹和阻尼问题的研究
包＃5楼：	ASIC MFS +套件进行深入研究，调整，平衡，共振，轴承损坏，齿轮箱和皮带驱动器故障，往复运动机构，机械搓，轴裂纹，阻尼，和风扇问题
包装5P：	基本MFS +套件的调整，平衡，共振，轴承损坏，齿轮箱和皮带驱动器故障，往复运动机构，机械搓，轴裂纹，阻尼，和泵的问题进行深入的研究
包＃5C：	基本MFS +套件的调整，平衡，共振，轴承损坏，齿轮箱和皮带驱动器故障，往复运动机构，机械搓，轴裂纹，阻尼，和往复式压缩机的问题进行深入的研究
包5M：	基本MFS +工具包进行深入的研究，调整，平衡，共振，轴承损坏，齿轮箱和皮带驱动器故障，往复运动机构，机械搓，轴裂纹，阻尼，和感应电机的机电缺陷问题
包6：	基本MFS +工具包深入的研究，对齐，平衡，共振，轴承缺陷，变速箱和带驱动器故障，往复运动机构，擦机械，轴裂纹，阻尼，感应电机的机电缺陷，泵，风扇，和reciprocrating压缩机的问题
包7：	基本MFS +工具包深入的研究，对齐，平衡，共振，轴承缺陷，变速箱和带驱动器故障，往复运动机构，擦机械，轴裂纹，阻尼，感应电机的机电缺陷，泵，风扇，和reciprocrating压缩机的问题;加PC操作，轴对齐工具和力传感器的轴承装载机
包装＃8：	基本MFS +工具包深入的研究，对齐，平衡，共振，轴承缺陷，变速箱和带驱动器故障，往复运动机构，擦机械，轴裂纹，阻尼，感应电机的机电缺陷，泵，风扇，和reciprocrating压缩机的问题加PC操作，轴对齐工具，三轴向力测量两个轴承支撑，轴承装载机的问题，以及额外的设置直接驱动机制的替换加载的感应电机的机电缺陷
