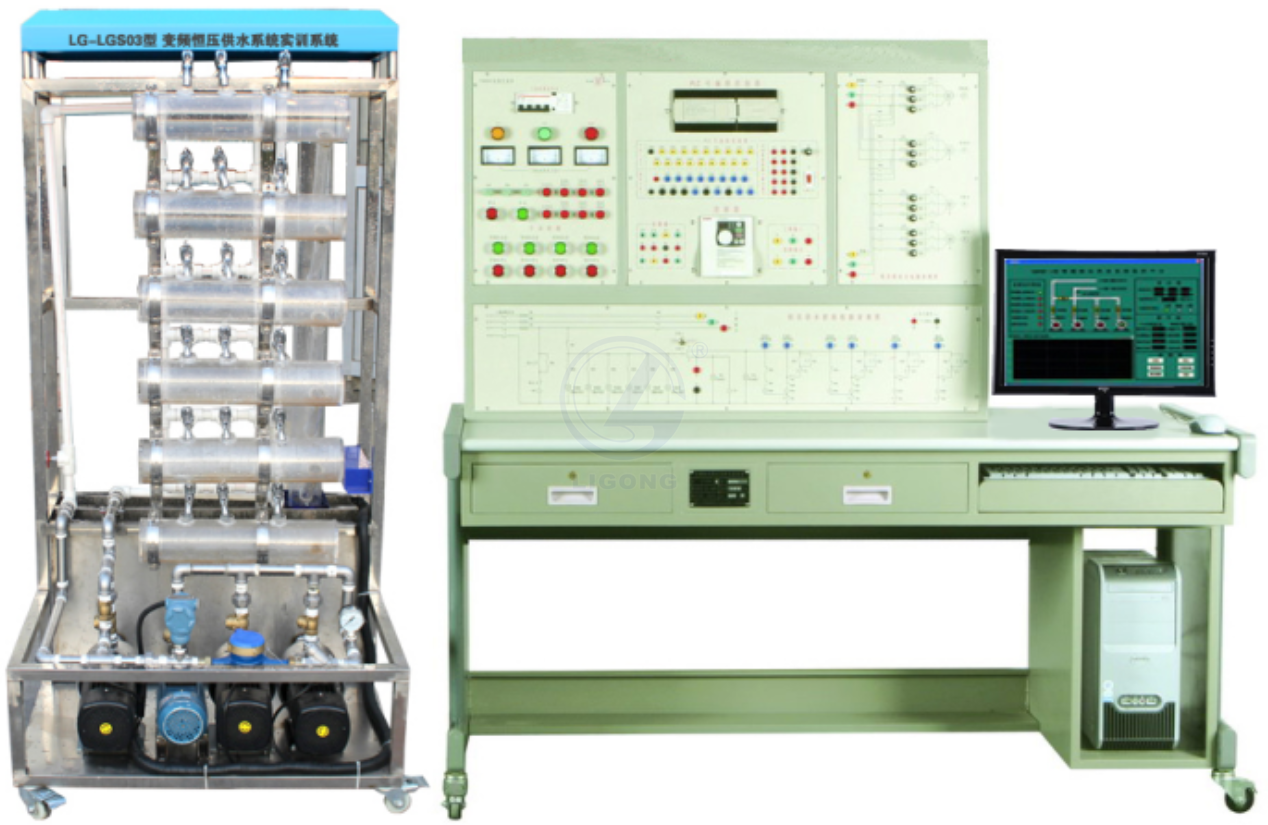

LG-LGS03型 变频恒压供水系统实训装置
一、LG-LGS03型 变频恒压供水系统实训装置概述
“LG-LGS03型 变频恒压供水系统实训装置”集PLC、变频调速、过程控制、工程组态技术于一体。它由六层住宅消防、生活供水系统（实物模型），控制平台两大部分组成，包含了可编程控制器、变频器、变频磁力驱动泵、休眠泵、消防泵、压力变送器、压力仪表、输水管道、消防栓、家用水龙头、蓄水池等工程设备。变频恒压供水系统实训装置控制平台采用PLC+变频器的开放式控制结构，可以完成多种模式下的楼层恒压供水实训实训，为教学研究变频恒压供水技术提供一个开放的操作平台。变频恒压供水系统实训装置是一款适合于大学及中、高职院校电气自动化、楼宇自动化、建筑电气、智能建筑等专业的综合型实训设备。
二、系统特点
1. 控制平台采用PLC+变频器的开放式控制结构，提供组态软件和PLC开发环境，可以让学生自行设计控制方案，灵活性强。
2. 控制平台有热过载保护、过流保护、漏电保护、接地保护、工频和变频联锁控制等多重保护机制。
3. 控制系统能模拟真实的给水系统，有自动控制和手动控制两种控制方式，当自动控制失效时，系统由手动控制方式运行。
4. 控制对象全部使用不锈钢和有机玻璃器件，保证不生锈、不易老化；模拟六层大楼给水系统，具有有生活水系统和消防水系统两种水路模型；动力系统由四台水泵构成，其中两台常规变频循环泵，一台休眠小泵，一台消防泵，能够模拟常规生活供水系统、消防供水系统和夜间小流量供水系统，能够生动模拟大楼给排水系统的典型结构。
三、技术参数
1. 输入电源：三相四线～380V±10% 50Hz
2. 环境温度：+4℃～+45℃
3. 装置容量：＜5kVA
4. 外形尺寸：控制屏1620mm×805mm×1590mm，控制柜900mm×760mm×1960mm
5. 安全保护：具有漏电自动保护装置
四、实训项目
1. 控制屏结构认识与调试
2. 单泵控制变频恒压供水
3. 双泵切换变频恒压供水
4. 生活水系统静态压力控制
5. 生活水系统动态压力控制
6. 生活水系统的分时控制
7. 夜间休眠模式下的供水
8. 消防状态控制
9. 综合控制系统
五、基本配置
1. 电源控制屏（铁质双层亚光密纹喷塑结构，铝质面板）
(1)交流电源（带有过流保护）：单相交流电 220V 50Hz
三相交流电 380V 50Hz
(2)三相电源指示灯
(3)三相电源指示仪表
2. 楼宇实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造型美观大方；设有两个大抽屉、柜门，用于放置工具、存放资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和固定调节机构，便于移动和固定。
3. PLC
PLC采用西门子CPU224系列控制器，提供了PLC开发环境，可以让学生自行设计控制方案。
(1)生活供水管网的恒压供水
(2)可实现以天为周期的定时控制压力控制，以适应供水压力变化的需求
(3)夜间可启动休眠小泵运行实现*大限度节能，实现小流量下的生活供水
(4)火警状态，可自动启动消防泵，完成消防模式下的恒压供水
(5)可实现带上位机系统的PID控制
4. 手动控制装置
控制系统采用手动控制和自动控制两种控制方式，手动控制器在实际工程应用中具有十分的重要性，在该装置当中加入该装置具有如下作用：
(1)在自动控制器失效的状态下，手动控制系统可以保证系统的可靠运行
(2)在系统投入自动控制前，可用手动控制器检验动力线路和动力设备的运行工况，可靠保护PLC和变频器设备
5. 恒压供水模型
供水模型全部使用不锈钢和有机玻璃器件，保证不生锈、不易老化；模拟六层大楼给水系统，具有有生活水系统和消防水系统两种水路模型；动力系统由四台水泵构成，其中两台常规变频循环泵，一台休眠小泵，一台消防泵，能够模拟常规生活供水系统、消防供水系统和夜间小流量供水系统，能生动模拟大楼给排水系统的典型结构
6. 监控软件
配备监控系统软件,可以实现对供水过程的全监控。实现控制系统的参数整定和状态分析。提供组态软件，可以让学生自行设计监控界面。
