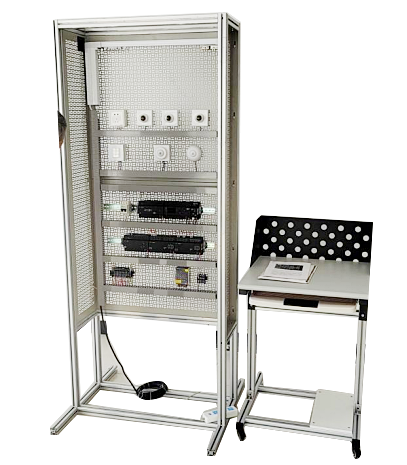

LG-ZLY03型楼宇智能控制实训装置

一、设备概述
LG-ZLY03型楼宇智能控制实训装置满足职业院校的电工电子类教学实训要求，满足电工技师、高级技师职业技能认定要求，并适用于各级技能竞赛。

二、技术条件
1．输入电源：单相三线 AC220V±10％ 50HZ
2．工作环境：温度-10℃－+40℃ 相对湿度<85％（25℃）海拔<4000m
3．电源控制：自动空气开关通断电源，有过流保护、漏电保护装置等
4．输出电源：直流稳压电源：24V/3A，具有限流型短路软保护和自恢复功能
三、综合实训内容
1. KNX总体的安装和布线实训
2. KNX智能面板的安装及接线实训
3. KNX开关量输出模块安装及接线实训
4. KNX智能窗帘控制器安装及接线实训
5. KNX逻辑控制器安装及接线实训
6. KNX十二合一传感器安装及接线实训
7. KNX调光模块安装及接线实训
8. KNX通讯连接实训
9. KNX软件使用实训
10. KNX编程及编制程序的方法实训
11. KNX各元器件的认知和接线方式
四、清单及参数

序号	品名	规格参数	单位	数量
1	4路10A智能开关控制器	HDL M/R4.10.1-331	台	1
2	2路6A调光控制器	HDL M/D02.1-432	台	1
3	2路窗帘控制器	HDL M/W02.10.1-231	台	1
4	6按键晶典系列面板	HDL M/P03.2-4810	台	1
5	总线电源模块	HDL M/P960.1	台	1
6	IP网关	HDL KNX/EIB M/IPRT.1	台	1
7	移动传感器	HDL M/IS05.1	台	1
8	光线传感器	HDL M/HSIU05.1.480	台	1
9	逻辑定时控制器	HDL M/TM04.1-432	台	1
10	控制线缆	HDL RVVP0.75*4	米	5
11	86型眀盒	86型	个	3
12	86型螺口灯座		个	3
13	5孔插座	86型	个	1
14	断路器	DZ47LE-63 2P 10A	个	1
15	电动窗帘	700*1000mm	套	1
16	排风扇	12012038 AC220V	个	1
17	输出折弯件	500×90mm	块	1
18	软件	HDL-KNX	套	1
19	导线、通讯线等附件		套	1
