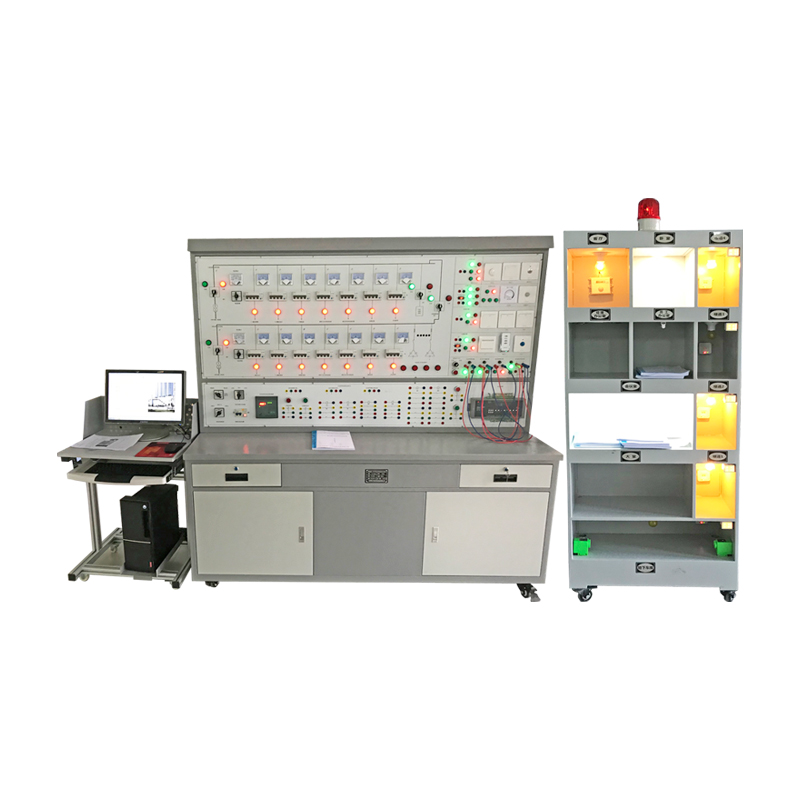

LG-LGZ01型楼宇供配电及照明系统综合实训装置
一、装置概述
LG-LGZ01型 楼宇供配电及照明实训装置配合智能建筑楼宇供配电系统有关课程，进行有关供配电低压部分的教学实训，可以让学生了解楼宇中配电基本结构，熟悉供配电监控系统，掌握供配电子系统在楼宇自动化系统中的应用。LG-LGZ01型 楼宇供配电及照明实训装置同时能进行有关照明配电和控制部分的教学实训，可以让学生了解楼宇中照明配电线路基本结构，熟悉照明监控系统，掌握照明子系统在楼宇自动化系统中的应用。LG-LGZ01型 楼宇供配电及照明实训装置能满足 “智能建筑”、“建筑电气”、“楼宇自动化”等科目实训教学的要求。适用于各类职业教育培训机构的教学。
LG-LGZ01型 楼宇供配电及照明实训装置配合智能建筑楼宇供配电系统有关课程，进行有关供配电低压部分的教学实训，可以让学生了解楼宇中配电基本结构，熟悉供配电监控系统，掌握供配电子系统在楼宇自动化系统中的应用。LG-LGZ01型 楼宇供配电及照明实训装置同时能进行有关照明配电和控制部分的教学实训，可以让学生了解楼宇中照明配电线路基本结构，熟悉照明监控系统，掌握照明子系统在楼宇自动化系统中的应用。LG-LGZ01型 楼宇供配电及照明实训装置能满足 “智能建筑”、“建筑电气”、“楼宇自动化”等科目实训教学的要求。适用于各类职业教育培训机构的教学。
二、装置特点
1.供配电系统和照明系统可实现实时调度运行
2.采用DDC采集控制模块实现对电力系统中各类数据的采集
3.采用先进LonWorks总线通信协议组网
4.配备上位机监控系统，可实时监控供配电网络结构，还可监控照明系统，控制照明线路
三、技术参数
1.输入电源：三相四线～380V±10% 50Hz
2.环境温度：+4℃～+40℃
3.装置容量：＜5kVA
4.安全保护：具有漏电保护
四、实训项目
（一）供配电系统部分：
1.仪表设备实训项目
（1）常用供配电设备认知与应用
（2）电量传感器认知与应用
2.线路安装、调试和运行实训
（1）智能建筑的供电运行线路组建与操作
（2）典型楼层配电运行线路组建与操作
（3）供配电系统中运行线路状态的现场监测、抄表和控制
（4）三相四线有功功率表的安装实训
3.供配电自动化设备认知和运行控制实训
（1）备自投联动运行控制和调试
（2）应急电源配电线路运行和联动控制
（3）配电线路功率因数补偿运行控制
（4）电流互感器的接线实训
4.供配电系统综合控制运行实训
（1）供配电监控系统运行调度
（2）与消防自动报警系统的联动控制
（二）照明系统部分：
1.照明和控制设备认识与应用实训项目
（1）常用灯具的认知与应用
（2）照度传感器认知与应用
（3）动静探测器认知与应用
（4）遥控照明控制器认知与应用
2.普通照明控制线路安装和调试实训项目
（1）吊灯及日光灯的电路安装和调试控制
（2）应急照明设备的控制
3.智能照明控制线路安装和调试实训项目
（1）时间表控制模式下照明线路组建和控制
（2）情景切换控制模式下照明线路组建和控制
（3）远程强制控制模式下照明线路组建和控制
（4）动态控制模式下照明线路组建和控制
（5）照明两地控制线路组建和控制
4.综合调度控制部分
（1）供配电子系统和照明子系统联合监控
（2）供配电子系统、照明子系统和其他楼宇子系统联合监控
五、基本配置
1.控制屏：控制屏由楼宇供配电部分和楼宇照明控制部分组成
（1）楼宇供配电部分由楼宇供配电线路组成，并设置控制电器：微型断路器等，现场设置仪表测量单元，进行电压和电流显示，采用智能电量采集模块完成多种电量的采集：电压、电流功率、电能等，并通过总线完成上位机的各路电量显示。
（2）楼宇照明控制部分由楼宇照明线路组成，并设置照明控制开关，包括传统开关、遥控开关和智能调光装置等。
2.照明演示柜：照明演示柜为楼宇照明控制部分的演示对象，属于半实物。采用分层结构，能模拟楼层整体照明效果，采用半实物模式，分为五层结构，体现多种照明场景。
3.下位机系统：下位机系统采用DDC控制器，实现现场数据的采集和开关控制，并可完成供配电线路和照明线路的通断控制，通过LonWorks总线与上位机系统通信。
4.上位机监控系统：配备监控系统软件,实现对供配电和照明系统的远程监控,实现断路器的消防联动控制，各线路电量参数的监视。
★5.电气控制仿真软件（为了避免知识产权纠纷投标现场需提供计算机软件著作权证书）
以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心，能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。
★6、实验室远程管理系统软件（为了避免知识产权纠纷投标现场需提供计算机软件著作权证书和演示视频）
该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
六、配置清单
1.供配电系统和照明系统可实现实时调度运行
2.采用DDC采集控制模块实现对电力系统中各类数据的采集
3.采用先进LonWorks总线通信协议组网
4.配备上位机监控系统，可实时监控供配电网络结构，还可监控照明系统，控制照明线路
三、技术参数
1.输入电源：三相四线～380V±10% 50Hz
2.环境温度：+4℃～+40℃
3.装置容量：＜5kVA
4.安全保护：具有漏电保护
四、实训项目
（一）供配电系统部分：
1.仪表设备实训项目
（1）常用供配电设备认知与应用
（2）电量传感器认知与应用
2.线路安装、调试和运行实训
（1）智能建筑的供电运行线路组建与操作
（2）典型楼层配电运行线路组建与操作
（3）供配电系统中运行线路状态的现场监测、抄表和控制
（4）三相四线有功功率表的安装实训
3.供配电自动化设备认知和运行控制实训
（1）备自投联动运行控制和调试
（2）应急电源配电线路运行和联动控制
（3）配电线路功率因数补偿运行控制
（4）电流互感器的接线实训
4.供配电系统综合控制运行实训
（1）供配电监控系统运行调度
（2）与消防自动报警系统的联动控制
（二）照明系统部分：
1.照明和控制设备认识与应用实训项目
（1）常用灯具的认知与应用
（2）照度传感器认知与应用
（3）动静探测器认知与应用
（4）遥控照明控制器认知与应用
2.普通照明控制线路安装和调试实训项目
（1）吊灯及日光灯的电路安装和调试控制
（2）应急照明设备的控制
3.智能照明控制线路安装和调试实训项目
（1）时间表控制模式下照明线路组建和控制
（2）情景切换控制模式下照明线路组建和控制
（3）远程强制控制模式下照明线路组建和控制
（4）动态控制模式下照明线路组建和控制
（5）照明两地控制线路组建和控制
4.综合调度控制部分
（1）供配电子系统和照明子系统联合监控
（2）供配电子系统、照明子系统和其他楼宇子系统联合监控
五、基本配置
1.控制屏：控制屏由楼宇供配电部分和楼宇照明控制部分组成
（1）楼宇供配电部分由楼宇供配电线路组成，并设置控制电器：微型断路器等，现场设置仪表测量单元，进行电压和电流显示，采用智能电量采集模块完成多种电量的采集：电压、电流功率、电能等，并通过总线完成上位机的各路电量显示。
（2）楼宇照明控制部分由楼宇照明线路组成，并设置照明控制开关，包括传统开关、遥控开关和智能调光装置等。
2.照明演示柜：照明演示柜为楼宇照明控制部分的演示对象，属于半实物。采用分层结构，能模拟楼层整体照明效果，采用半实物模式，分为五层结构，体现多种照明场景。
3.下位机系统：下位机系统采用DDC控制器，实现现场数据的采集和开关控制，并可完成供配电线路和照明线路的通断控制，通过LonWorks总线与上位机系统通信。
4.上位机监控系统：配备监控系统软件,实现对供配电和照明系统的远程监控,实现断路器的消防联动控制，各线路电量参数的监视。
★5.电气控制仿真软件（为了避免知识产权纠纷投标现场需提供计算机软件著作权证书）
以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心，能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。
★6、实验室远程管理系统软件（为了避免知识产权纠纷投标现场需提供计算机软件著作权证书和演示视频）
该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
六、配置清单
|
序号
|
名称
|
参数
|
单位
|
数量
|
备注
|
|
1
|
实训控制台
|
1575mm×750mm×1800mm
|
台
|
1
|
|
|
2
|
模拟楼层柜
|
755mm×450mm×1800mm
|
台
|
1
|
|
|
3
|
微型断路器
|
额定电流: 10A
|
只
|
14
|
|
|
|
塑壳断路器
|
32A
|
只
|
1
|
|
|
4
|
智能无功补偿装置
|
控制路数：4路，*大允许过电流：1.30倍、投切时间：1~150s/次，可调。工作方式：自动，连续运行。负载在5~100%间变化时，COSφ值保持在0.95以上
|
只
|
1
|
|
|
5
|
模拟负荷瓷盘电阻
|
300W\1KΩ\300W\500ΩΩ;300W\300Ω
|
组
|
6
|
|
|
6
|
模拟负荷电抗
|
1A\1400MH\1A/1300MH;1A/1100MH;1A/1000MH;1A/950MH
|
组
|
5
|
|
|
7
|
接触器:
|
AC220V
|
只
|
17
|
|
|
8
|
智能电流变送器:
|
0-5A交流电流输入,
|
个
|
1
|
|
|
9
|
电流表
|
0～5A
|
只
|
14
|
|
|
10
|
交流电流测量变送器，
|
输出信号为4～20mA
|
只
|
7
|
|
|
11
|
电压表:
|
0～450V
|
只
|
2
|
|
|
12
|
DDC控制模块:
|
微处理器 16位微处理器;供电电压 24V
|
只
|
2
|
|
|
13
|
无功补偿电容
|
450V\1UF
|
个
|
4
|
|
|
14
|
信号灯
|
220V
|
只
|
14
|
|
|
15
|
中间继电器
|
|
只
|
22
|
|
|
16
|
时间继电器
|
220v
|
只
|
3
|
|
|
17
|
LON网卡
|
|
个
|
1
|
|
|
18
|
电脑桌
|
铝木结构可移动
|
张
|
1
|
|
|
19
|
按钮
|
AD16
|
只
|
20
|
|
|
20
|
照度变送器器
|
|
只
|
1
|
|
|
21
|
触摸延时开关
|
|
只
|
1
|
|
|
22
|
人体感应延时开关
|
|
只
|
1
|
|
|
23
|
大翘板双路开关
|
|
只
|
1
|
|
|
24
|
声光控延时开关
|
|
只
|
1
|
|
|
25
|
可调光电子镇流器
|
|
只
|
1
|
|
|
26
|
遥控开关
|
四路
|
只
|
1
|
|
|
28
|
节能灯应急电源
|
|
只
|
5
|
|
|
29
|
主动式红外，探测器
|
光电耦
|
对
|
1
|
|
|
30
|
小灯杯：
|
35W/AC220V
|
只
|
8
|
|
|
31
|
4针H管荧光灯（1个）
|
8W
|
个
|
2
|
|
|
32
|
T4直管荧光灯
|
7W
|
个
|
1
|
|
|
33
|
电子调光开关可调
|
（30V～250）
|
只
|
1
|
|
|
34
|
白炽灯
|
220V5W
|
只
|
6
|
|
|
35
|
警示灯
|
220V灯光型
|
个
|
1
|
|
