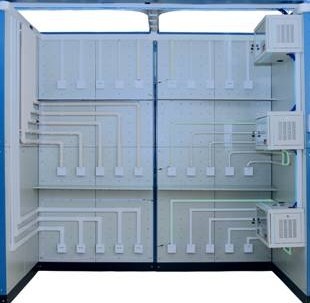

LG-B02型弱电井中垂直工作区系统实验实训装置

LG-B02型弱电井中垂直工作区系统实验实训装置能让学生进行弱电井垂直工作区系统的元件、作用、组成和原理的认识实训。LG-B02型弱电井中垂直工作区系统实验实训装置能进行大对数配线架和大对数电缆、超五类网络线、电话线、有线电视线的配线、理线、打线、轧线操作，能进行各种线槽的敷设、各种线管的敷设，能进行配电箱、电话模块、网络模块和有线电视分配器的安装、穿线、敷线、线端的连接等实训，能进行各种线路的设计和连接、线路故障的判断及排除等实验和实训。并可与布线系列中其它设备联网进行各种综合实训。弱电井中垂直工作区系统实验实训装置能让学生进行线路故障的判断与处理。

一、技术指标
1.工作电压：9V干电池
2.整机容量：0W
3.外型尺寸：120×180×60cm3
4.安全保护：9V低电压
5.故障设置：能进行硬件线路的故障设置与排除
二、主要配置
1.桥架 1套
2.三通 2套
3.二通 1套
4.有线电视配线箱 1套
5.电话配电箱 1套
6.线槽 2米
7.线管 2米
8.配线架 1套
9.四通分配器 1个
10.F头 20个
11.大对数电缆 4米
12.网络线 100米
13.电话线 100米
14.三用压线钳 1把
15.螺丝刀 1把
16.钳子 1把
17.板手 1把
18.打线刀 1把
19.管道井 1套
20.安装板 1块
三、实训项目
实训一：弱电井垂直工作区系统元件、作用、组成和原理的认识实训
实训二：弱电井垂直工作区系统的基本功能演示操作实训
实训三：大对数电缆理线、打线、轧线操作实训
实训四：配线架标签制作操作实训
实训五：线管的布线操作实训
实训六：线槽的布线操作实训
实训七：电话配电箱及模块的安装操作实训
实训八：有线电视配电箱及分配器的安装操作实训
实训九：F头的制作操作实训
实训十：110配线架的卡线安装操作实训
实训十一：线路故障的判断与处理操作实训
实训十二：指定线路的连接操作实训
实训十三：设计并安装一个简易应用系统操作实训
