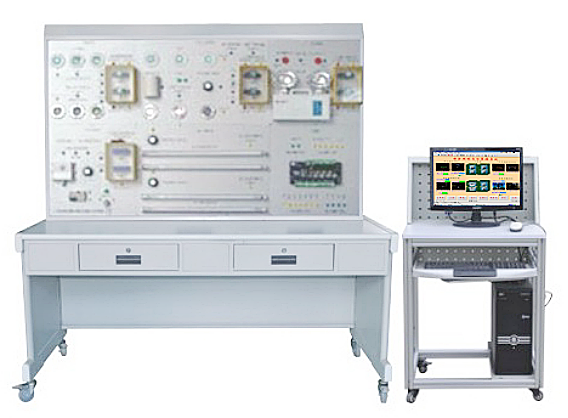

LG-L04型楼宇照明监控系统实验实训装置

LG-L04型楼宇照明监控系统实验实训装置能让学生进行DDC控制器通讯线的连接、软件及系统的启动与停止和楼宇自动监控系统客户端的模拟监控实训。让学生通过客户端对系统进行保存系统监控节点的资料、图形等的操作,并监控与管理所有在网络上的监控节点，包含登录，下载，安全管理等的设置操作。进行楼宇照明自动监控系统的演示操作、点表的认识和DDC控制器同各元器件之间的接线操作实训、故障的设置与排除等实训操作。LG-L04型 楼宇照明监控系统实验实训装置能让学生进行楼宇办公室调光及过道照明监控系统的演示操作、点表的认识和DDC控制器同各元器件之间的接线操作实训、故障的设置与排除等实训操作。
LG-L04型楼宇照明监控系统实验实训装置能让学生进行楼宇情景灯光照明监控系统的演示操作、点表的认识和DDC控制器同各元器件之间的接线操作实训、故障的设置与排除等实训操作。让学生进行楼宇应急照明监控系统的演示操作、点表的认识和DDC控制器同各元器件之间的接线操作实训、故障的设置与排除等操作实训。学生在楼宇照明监控系统实验实训装置同楼宇自控系列中的其它设备联网进行各种综合实训；让学生通过网际组态软件对系统进行二次开发和设计。

一、装置组成
LG-L04型楼宇照明监控系统实验实训装置控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、时钟控制器、照度传感器、动静探测器、遥控器、仿真灯具、组态软件、配置软件、控制软件、专用管理电脑等组成。
二、实训功能
LG-L04型楼宇照明监控系统实验实训装置能进行各种灯光照明系统操作演示、直接数字控制器(DDC)的操作与编程、时钟控制的编程与操作、照度自动调节控、动静探测控制制、区域场景控制、手动遥控器控制，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。
三、系统技术指标

1.工作电压：单相三线220V±5% 50Hz
2.整机容量：＜300W
3.外型尺寸：150×70×180cm3
4.安全保护：具有漏电自动保护装置
5.故障设置：具有故障设置系统
6.可扩展，可兼容，LON总线通讯方式
7.输出，8点、IO/DO 输入，11点AI/DI
8.信号方式；干触点/0-20MA/0-10A/发10K
四、实训项目
实训项目一：时钟控制的编程与操作实训
实训项目二：照度自动调节控制实训
实训项目三：动静探测控制实训
实训项目四：区域场景控制和手动遥控器控制实训
实训项目五：线路故障的判断与处理
实训项目六：设备故障的判断与处理
实训项目七：设计并安装一个简易应用系统
实训项目八：设计有关控制点位信息表格
实训项目九：组态软件设计实训项目
实训项目十：系统调试实训项目
五、设备技术参数
1、照明系统模拟板：
公共区域照明控制模拟板、办公室照度自动调节控制模拟板、景观照明控制模拟板、情景照明控制模拟板和应急照明控制模拟板，要求能完全模拟真实照明监控系统的工作过程、所有的灯光要求能在DDC的控制下按一定的逻辑规律亮灭、所有的照度自动调器和动静探测器也要求在DDC的控制下自动调节、并具用手动遥控器控制功能。配电箱含继电器系统配置四套、动静探测器配置一个、手动遥控器配置套、日光灯自动调光系统配置二套、亮度传感器配置一套。
2、HW500DDC控制器：
要求配置： DO配6个点、DI配7个点、AI配4个点、AO配2个点。
3、P4客户端电脑：
内配置支持DDC的客户端组态软件一套、客户端软件一套。客户端电脑要求能同服务器联网。
4、ZD-VB亮度自动调节器：
采用工程实际主流应用的亮度自动调节器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作。
5、FL-476动静探测器：
采用工程实际主流应用的动静探测器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作。
6、BD-6手动遥控器：
工程实际主流应用的手动遥控器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作。
六、配置清单

序号	组成	数量
1	直接数字控制器	1套
2	Lon卡	1套
3	小日光灯	4套
4	应急灯	1套
5	调光整流器	2个
6	照度变送器	1个
7	白灯架	6只
8	不锈钢灯架	6套
9	普通灯杯	6个
10	彩色灯杯	6个
11	开关电源	1个
12	指示灯	2只
13	可调电源	4个
14	电位器	4个
15	旋钮	4个
16	继电器	6个
17	红外探测器	3只
18	故障开关	16只
19	总开关	2只
20	锁开关	2只
21	电脑（用户自配）	1套
22	实训桌和实训屏架	1套
23	电脑桌	1台
