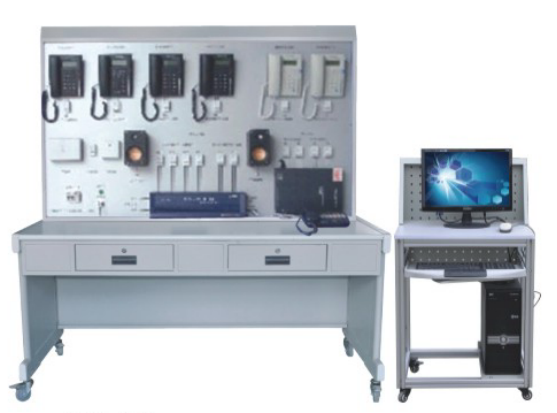

LG-T01型自动电话交换机系统实验实训装置

LG-T01型自动电话交换机系统实验实训装置能让学生进行电话交换机系统的元件、作用、组成和原理的认识实训。LG-T01型自动电话交换机系统实验实训装置能进行各种模拟电话交换机系统操作演示，卡线刀、压线钳的使用训练，电话插头的制作与测试，配线架的安装与卡线，分机呼叫分机、总机、外线，分机来电转移、离位转移、免打扰，分机多方通话（电话会议），分机代接来话、忙时代接、遇忙回叫、密码设置、闹钟服务、功能清除，分机查询某外线被某分机占用，内外线热线服务及取消，中继操作、外线转外线、外线呼叫等待，分机留言和广播功能，指定外线、语音服务，系统编程、计费编程、帐号管理，电脑管理中心话务监视、押金管理、参数设置、费率管理、话单处理、安全管理，专用电话机的使用与编程，线路的设计与连接，元件的结构识别与安装、按线路图将各部分连线、设计并安装一个简易应用系统等操作实训。自动电话交换机系统实验实训装置能让学生进行线路故障的判断与处理、软件设置错误的判断与纠正。

一、装置组成
本系统全部元器件均采用实物，整个实训装置主要由程控电话交换机、专用数字话机、电话打线钳、电话机、音箱、模拟局机系统等组成。
二、系统实训功能
能进行各种模拟自动电话交换机系统操作演示，卡线刀、压线钳的使用训练，电话插头的制作与测试，配线架的安装与卡线，话务台功能和总机、分机功能的设置，交换机管理系统软件的操作训练，系统的设置及调试、线路的设计与连接，故障的设置、判断及排除等实验和实训。
三、系统技术指标
1.工作电压：单相三线220V±5% 50Hz
2.整机容量：＜300W
3.外型尺寸：150×70×180cm3
4.安全保护：具有漏电自动保护装置
5.故障设置：具有故障设置系统
四、实训项目
实训项目一：自动电话交换机功能的模拟
实训项目二：常用的操作方法
实训项目三：分机用户的操作
实训项目四：专用话机的操作
实训项目五：计费管理软件的操作
实训项目六：分机参数的设置
实训项目七：外线参数的设置
实训项目八：系统的设计与连接
实训项目九：故障的设置与排除
实训项目十：系统的结构与安装
五、设备参数
1、SW-2000HC
最低配置为16门用户端口和4路中继端口
系统中继最大容量为：16路中继端口
最低配置为16门用户端口和4路中继端口
开放式数字话机接口：配接1-4部数字专用话机
扩容用户端口以：8路为递增单元
扩容中继端口以：4路为递增单元
2、接口类型：
中继分机进出接口：RJ45
HC系统总线板与分机板为连接25针插头
HD系统总线板与分机板为连接航空针插头
用户接口：a、b线40V馈电中继接口环路中继线：呼入铃流，呼出支流脉冲或双音频。
3、外设接口：
电脑RS-232串口接口与PC奔腾3 以上的电脑连接，广播接口、留言接口。背景音乐可连接U盘（USB接口选顶HD）
六、配置清单

序号	组成	数量
1	程控电话交换主机	1
2	专用数字话机	1
3	模拟局机（爱尔）	1
4	配线合	1
5	电话打线钳	1
6	双用压线钳	1
7	电话机	6
8	音箱	1
9	电话插座	1
10	电话端口	17
11	电话线	1
12	电话水晶头	1
13	插座	2
14	总开关	1
15	锁开关	1
16	电脑	1
17	实训桌和实训屏架	1
