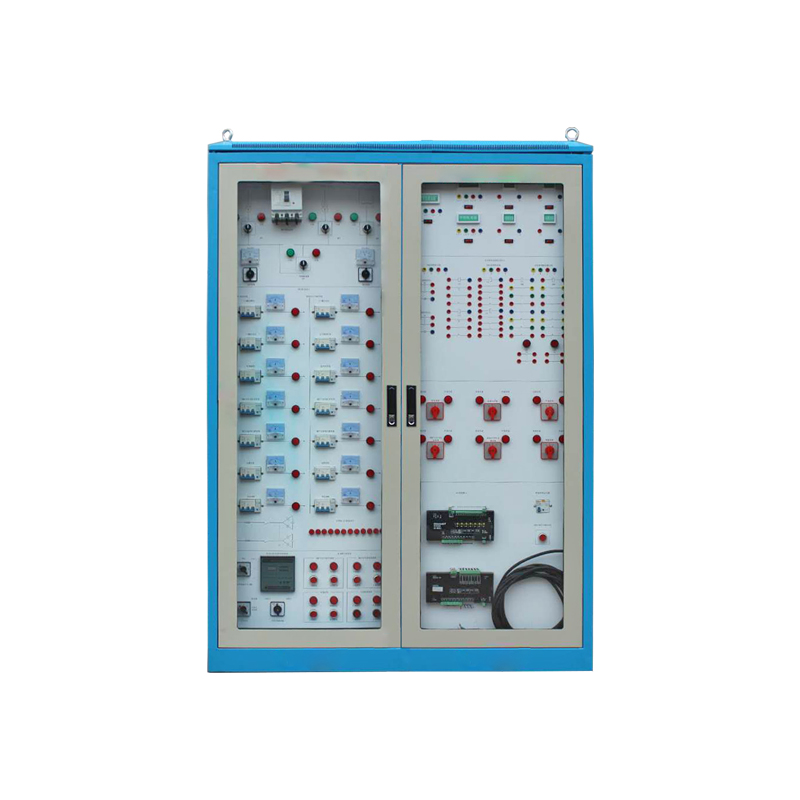

LG-GPD1型楼宇供配电技术实训系统

一、功能概述
1.LG-GPD1型 楼宇供配电技术实训系统有三部分构成：供配电硬件系统、供配电监控系统和实训部分。
2.整个楼宇自动化系统中所有设备的供电由本实训装置提供。进线采用两路三相四线400V进线，正常工作时，由一路电源向全部用电设备供电，另一路为暗备用不投入运行，当运行电源发生故障时，另一路备用电源自动投入。
3.通过各种电量传感器，对整个用电系统的总电量参数监测：进线三相电流和总功率、配电母线三相电压以及各配电线路电流。
4.下位机部分：采用DDC控制模块实现数据采集与控制，采集电量传感器测量的电量，控制各断路器的分、合闸。
5.上位机部分：采用力控组态软件，与下位机DDC控制器采用LONWORKS总线通信。上位机界面中可整体监测供配电系统结构，并可实时分析和打印各类电量数据，并可提供对电力网络出现的故障告警并快速定位和采取相应措施。
6.楼宇智能配电监控软件
（1）具用可视化监控功能
（2）具有总供电输出电压、电流、功率因数等
（3）母线监控通断
（4）楼层用电支线电流监控
（5）大楼干线分合闸监控
（6）用电电量趋势分析
（7）消防监控报警窗口

二、技术规格
1.输入电源：三相四线（AC 380V±10% 50Hz）
2.工作环境：温度-10℃—+40℃ 相对湿度<85% 海拔<4000m
3.装置容量：<5.0kVA
4.外形尺寸：1500mm×680mm×1800mm
5.绝缘电阻：＞3MΩ
6.安全保护：具有漏电自动保护功能
三、完成的教学内容如下
1.常用配电设备认知与应用
2.电量传感器认知与应用
3.智能建筑的供电运行方式线路组建与操作
4.典型楼层配电运行方式线路组建与操作
5.供配电系统中运行线路状态的现场监测、抄表和控制
6.备自投联动运行控制和调试
7.应急电源配电线路运行和联动控制
8.配电线路功率因数补偿运行控制
9.与消防自动报警系统的联动控制
10.供配电监控系统运行调度实训
四、供电系统清单

序号	名称	数量
1	微型断路器	14只	DZ47-63
2	塑壳断路器：	1只	NM1- 32A
3	智能无功补偿器	1只	JKL5CF/JKW-2SC
4	模拟负荷瓷盘电阻	6组；	RJ300-1000/RJ300-300/RJ300-700/RJ300-500
5	模拟负荷电抗	6组；	定制电流2A，
6	接触器:	22只	CJX2
7	智能电流变送器	(14只）	MIK-DJ
9	电压表	(2只）	85L17
10	智能电量变送器	1只	EDA9033
11	DDC控制模块;	1只	HW5515
12	无功补偿电容板1块	4只装	CBB61
13	信号灯	18只	AD22
14	船形开关红色；	3只	KCD
15	中间继电器；	8只	MY4N
16	时间继电器；	3只	ST3P
17	LON网卡1个	1个	L0N
18	电脑桌铝木结构可移动；	1张	6006001000
19	实训台架	1套	15006801800
20	铝材印刷板	2块	625-1500
21	PLC	1套	FX1N-10MR
22	模拟量采集器	1个	MODBUS
23	计算机	1套	用户自配
