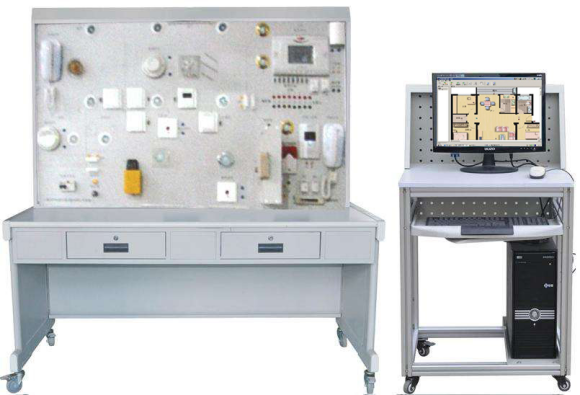

LG-Z01型终端式智能家居系统实验实训装置

一、设备系统概述

LG-Z01型终端式智能家居系统实验实训装置主要采用zigbee无线通讯技术来实现家居智能化控制，Zigbee是一种新兴的近程、低速率、低功耗的无线网络技术，主要用于近距离无线连接。具有低复杂度、低功耗、低速率、低成本、自组网、高可靠、超视距的特点。终端式智能家居系统实验实训装置主要适合应用于自动控制和远程控制等领域，可以嵌入各种设备。ZigBee就是一种便宜的、低功耗、自组网的近程无线通讯技术。系统主要包括消费电子、能源管理、卫生保健、家庭自动化、建筑自动化和工业自动化。随着物联网的兴起，此设备是现代智能居家系统*具代表之一，提供良好的教学设备实训平台。

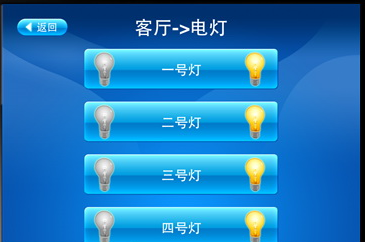

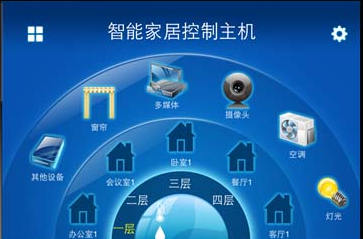

主控画面

二、实训功能
终端式智能家居系统实验实训装置用于ZigBee基本的传感数据采集与输出控制实验。

1、智能家居电器安防管理系统模拟智能家居应用，通过软件对产品模块进行管理
2、提供5V、12V等电源接口，以及电源适配线缆。
3、配接通用串行接口扩展到桌面，以方便模块与PC通信，提供串口线缆
4、智能照明系统：智能照明系统，对灯光进行智能控制与管理的系统，跟传统照明相比，实现对白炽灯的调光、一键场景、一对一遥控及分区灯光全开全关等管理，并可以用多种控制方式实现以上功能，最主要的控制方式为无线遥控、定时控制、集中控制、甚至远程控制等，从而达到智能照明的节能、环保、舒适、方便的功能。
5、智能电器控制系统：智能电器控制系统，是对电器进行智能控制与管理的系统，智能电器控制系统，把所有能控制的电器以一定的结构有机的组合起来，形成了一个整体，通过这个管理系统，实现对家电的集中无线遥控、定时开关控制及远程控制，实现电器的场景控制与管理，从而达到智能电器系统的节能、环保、舒适、方便的功能。
三、实训项目
1、远程控制实训
2、定时控制实训　　
3、智能照明操作实训　　　
4、无线遥控操作实训　
5、场景控制操作实训　　
6、集中控制操作实训
7、电脑控制操作实训　　
8、家电控制操作实训　　
9、电动窗帘操作实训
10、家居安防模块的连接实训
四、主要配置

序号	设备名称	单位	数量	规格/技术参数
1	智能家居主控模块	块	1	工作电源DC24，500mA
2	控制底板	块	1	6 IAS槽
3	红外遥控模块	块	1	2路
4	家居安防模块	块	1	门磁、红外、瓦斯、烟感4路报警输入
5	抄表模块	块	1	水表、电表、气表
6	灯光模块	块	1	2路 220V,1A
7	模块	块	1	短信收发
8	触摸屏监控中心	台	1	ARM9，WINCE5.0
9	遥控器	个	1	TV133C
10	电表	只	1	DDS803
11	水表	只	1	脉冲30P/m³
12	气表	只	1	BK-G2.5
13	漏电开关	只	1	16A
14	五孔插座	个	1
15	风机	台	1	DC12V
16	按钮	只	1	Φ12
17	串口线	根	2	一公一母
18	串口转USB线	根	1	标准
19	USB下载线	根	1	USB
20	4口下载线	根	1	4口
21	跳线	根	1	1M
22	主控智能网关	套	1
