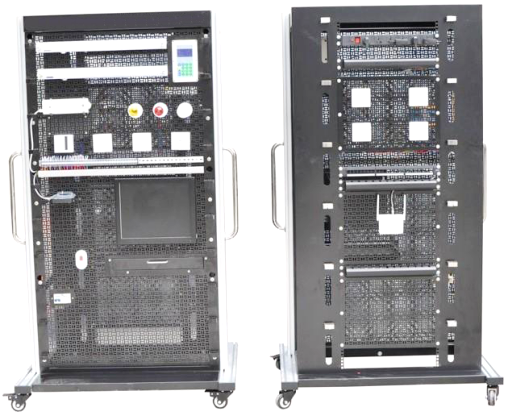

LGL-JJ08型楼宇工程智能家居系统实训平台

一、设备概述

LGL-JJ08型 楼宇工程智能家居系统实训装置依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。

二、技术指标
1、电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
2、安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
3、整机功耗：≤300W；
4、外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
三、主要配置

序号	器材名称	数量	单位	备注
1	立式实训平台	1	台
2	网孔板安装模块	8	块
3	网孔板用膨胀固定件	100	个
4	线缆管理架	12	个
5	电源管理模块	1	台
6	嵌入式编程主机与显示器模块	1	套
7	阻波器	1	个
8	电力载波式远程控制器（电话语音）	1	个
9	通讯电缆	1	条
10	电力载波式无线转发器	1	个
11	四路遥控器（可调光）	1	个
12	电力载波式双路场景控制器	1	个
13	电力载波式单路大功率电器控制器	1	个
14	电力载波式双路日光灯控制器	1	个
15	电力载波式双路白炽灯控制器	1	个
16	电力载波式单路红外学习控制器	1	个
17	电力载波式单路窗帘控制器	1	个
18	日光灯	2	个
19	白炽灯	2	个
20	6位PDU电源	1	个
21	24位超五类非屏蔽插座配线架	1	个
22	8P8C超五类非屏蔽水晶头	20	个
23	超五类非屏蔽信息插座模块	4	个
24	单口86型信息面板	4	个
25	86型底盒	4	个
26	UTP超五类4对非屏蔽跳线	4	条
27	UTP超五类4对非屏蔽电缆	100	米
28	专用桥架	1	套
29	耗材及工具	1	套	各规格电线、常用电工工具及线缆测试仪等

四、实训项目
1、系统的安装、布线、接线、编程、调试、运行、维护及维修；
2、线路故障的设置、检测及排除；
3、独立模块的独立认识、接线和控制；
4、灯光亮度按时按需自动调整控制，手动控制，情景编程；
5、门窗分时自动控制，手动控制；
6、红外转发手/自动控制；
7、电器电源通断手/自动、按时和间接控制；
8、信息查询和发布操作；
9、紧急呼叫求助操作；
10、智能家居系统整合的接线、设置、操作和演习；
11、桥架及其支架的安装和布线；
12、信息插座和机架设备的安装；
13、水晶头及跳线的制作和测试；
14、RJ45模块和配线架的压线和测试；
15、RJ45跳线的连接及链路的测试。
