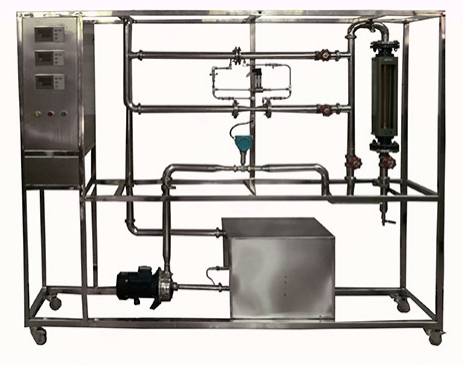

LGH-LL01型流量计校核实验装置

一、LGH-LL01型流量计校核实验装置特点
1.整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
2.设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。
3.整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
4.整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。
5.实验系统装置综合了文丘里和孔板流量计两种流量计的校核，使学生学会正确的流量测量，认识正确的引压方法。
6.实验项目可通过阀门调节切换选择，流体出口满管段设计；流体流量采用闸阀调节，流量计量采用涡轮流量计和数字仪表系统；节流压差采用压力传感器和数字仪表系统。
7.整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。
8.设计可360度观察，实现全方位教学与实验。

二、装置功能
1.了解涡轮流量计、孔板流量计、文丘里流量计和转子流量计的构造、工作原理和主要特点。
2.掌握流量计的标定方法。
3.了解节流式流量计流量系数 C 随雷诺数 Re 的变化规律，流量系数 C 的确定方法。
4.学习合理选择坐标系的方法。学会用标准流量计的方法标定流量。
5.测定节流式流量计（孔板、文丘里）的流量标定曲线。
6.测定节流式流量计的雷诺数 Re 和流量系数 C 的关系，并进行比较。
7.测定转子流量计的流量标定曲线。
三、设计参数
1.孔板流量计流量：0.2~10m³/h，压差范围：10~100KPa
2.文丘里流量计流量：0.2~10m³/h，压差范围：10~150KPa
3.转子流量计流量：0.4~4m³/h。
4.涡轮流量计流量：0.1~10m³/h。
5.温度：常温。
四、公用设施
1.水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。
2.电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点
（安全地及信号地）。
3.实验物料：清洁自来水，外配设备：无。
五、主要设备
1.LZB-40 水转子流量计：流量范围 400～4000 L/h。
2.孔板流量计流量： 0.2~10m³/h，孔板流量计：孔板喉径：Φ20mm。
3.文丘里流量计流量：0.2~10m³/h，文丘里流量计：文丘里喉径：Φ14mm。
4.DN20涡轮流量计：流量范围0.5～8.0 m³/h，4-20mA远传输出，流量检测机构。
5.压差传感器：量程0～150KPa，4-20mA远传输出，差压检测机构。
6.宇电AI501 流量数字显示仪。
7.宇电AI501 温度数字显示仪。
8.宇电AI501 压差数字显示仪。
9.不锈钢离心泵：功率 550W，*大流量 5.2m³/h。
10.水箱：304不锈钢材质，容积80L,带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。
11.管路：304卫生级不锈钢材质，采用不锈钢快装活接与管路连接；管道活接连接涡轮流量计。
12.阀门：采用304不锈钢阀和优质铜阀。
13.电器：接触器、开关、漏电保护空气开关。
14.304不锈钢仪表柜：测控、电器设备在实验架上。
15.304不锈钢材质框架1800*500*1800mm(长×宽×高)，带脚轮及禁锢脚。
六、测控组成

LGH-LL01型流量计校核实验装置	变量	检测机构	显示机构	执行机构
	水流量	转子流量计	就地显示	手动阀控
	压差	压差传感器	数字压力仪表	无
	液体温度	PT100铂电阻	数字温度仪表	无
	涡轮流量	传感器	数字流量仪表	手动阀控
LGH-LL01A型数字型流量计校核实验装置	变量	检测机构	显示机构	执行机构
	水流量	转子流量计	就地显示	手动阀控
	压差	压差传感器	数字显示仪表，精度：0.5%FS	无
	液体温度	PT100铂电阻	数字显示仪表，精度：0.5%FS	无
	涡轮流量	传感器	数字显示仪表，精度：0.5%FS	手动阀控

七、LGH-LL01A数字型增加的功能
1.实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。
2.模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、压差等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。
