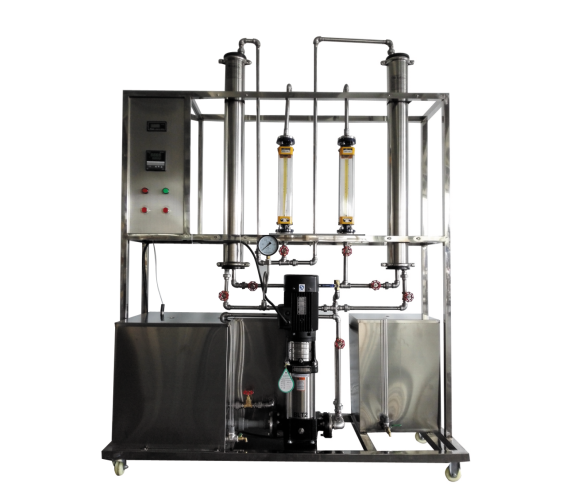

LGH-MFL02型反渗透膜分离实验装置

一、反渗透膜分离实验装置功能
1.加深对组成反渗透工艺流程各个处理单元构造的了解。
2.掌握反渗透工艺流程各单元操作方法及冲洗方法。
3.熟悉各单元的作用，了解其水质变化及设计参数。

二、反渗透膜分离实验装置主要配置
活性炭过滤器、保安过滤器、反渗透卷式膜组件、反渗透不锈钢外壳、不锈钢高压泵、流量计、纯水电导率仪、原水箱、纯水箱、阀门、压力表、电器控制系统、不锈钢框架。
三、公用设施
1.水：装置自带水箱，连接自来水。实验时由水箱循环泵送入系统，循环使用。
2.电：电压AC380V，功率1KW，标准三相四线制。每个实验室需配置1～2个接地点（安全地及信号地）。
3.实验物料：自来水或聚乙二醇，外配设备：分光光度计
四、技术参数
1.反渗透膜为卷式膜，膜直径：φ100mm；长度：1014mm；脱盐率：95%；带有不锈钢膜壳，*大压力：4.16MPa。
2.预过滤器：10英寸活性炭预过滤和5μm精过滤。
3.保安过滤器：线绕式芯+不锈钢外壳，出水量16-160L/h。
4.不锈钢多级立式高压离心泵，功率：0.75KW，流量：2m3/h，扬程80m。
5.液体流量计：规格10-100L/h和6-60L/h，面板式转子流量计。
6.原料储槽：容积80L，材质为304不锈钢；纯水箱：容积40L，304不锈钢。
7.电导仪：在线检测纯水电导率，电极常数可调节切换。
8.各项电路指示、操作均在控制屏面板进行。
9.框架为304不锈钢，结构紧凑，外形美观，流程简单，操作方便。
10.外形尺寸：1500×550×2000mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。
五、测控组成

变量	检测机构	显示机构	执行机构
电导率	电导传感器	电导率显示仪	无
流量	转子流量计	转子流量计	手动阀控
膜分离压力	指针式压力表	压力表就地显示	无
温度	PT100铂电阻	数字温度仪表	无
