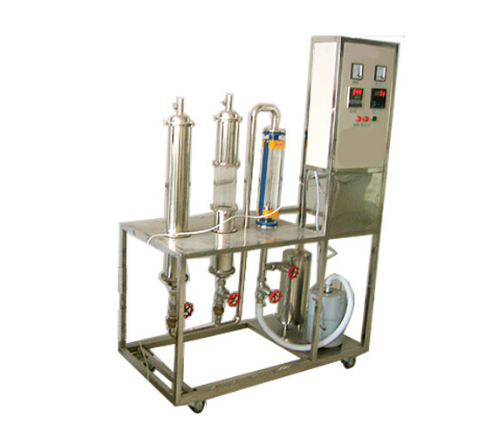

LGH-GCY02型固体小球对流传热系数测定实验装置

（LGH-GCY02A型数字型固体小球对流传热系数测定实验装置）

一、装置功能
1.测定不同环境与小钢球之间的对流传热系数，并对所得结果进行比较。
2.了解非定常态导热的特点以及毕奥准数（Bi）的物理意义。
3.熟悉流化床和固定床的操作特点。

二、主要配置
开关模块、转换模块、数显温控仪表、风机、管式电炉；玻璃砂粒床、转子流量计、不锈钢框架及控制屏。
三、公用设施
电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
四、技术参数
1.运行环境：温度0-40℃，相对湿度：≤90%RH，电源：电压：220V；电流：15A。
2.传热形式：自然对流、强制对流、流化床、固定床。
3.控温管式炉，管式炉温：0～600℃；玻璃制砂粒床。
4.空气流量：气体玻璃转子流量计，2.5～25m3/h。
5.风机：风压14KPa，风量70m3/h，功率750W。
6.温度控制：K型热电偶温度传感器，智能温度控制仪，分辨率：0.1℃。防干烧自动控制系统。
7.外形尺寸：1200×500×1700mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。
五、测控组成

LGH-GCY02型固体小球对流传热系数测定实验装置	变量	检测机构	显示机构	执行机构
	空气流量	转子流量计	转子流量计	手动阀控
	加热炉温度	K型热电偶	数字温度控制仪	固态调压模块
	钢球温度	K型热电偶	数字温度仪表	无
	床层压降	U型压力计	就地显示	无
LGH-GCY02A型数字型固体小球对流传热系数测定实验装置	变量	检测机构	显示机构	执行机构
	空气流量	涡街流量计	数字流量显示仪，精度：0.5%FS	手动阀控
	加热炉温度	K型热电偶	数字温度控制仪，精度：0.5%FS	固态调压模块
	钢球温度	K型热电偶	数字温度仪表，精度：0.5%FS	无
	床层压降	风压传感器	数字压力控制仪，精度：0.5%FS	无

六、LGH-GCY02A数字型增加的功能
模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、流量、压力等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套。
