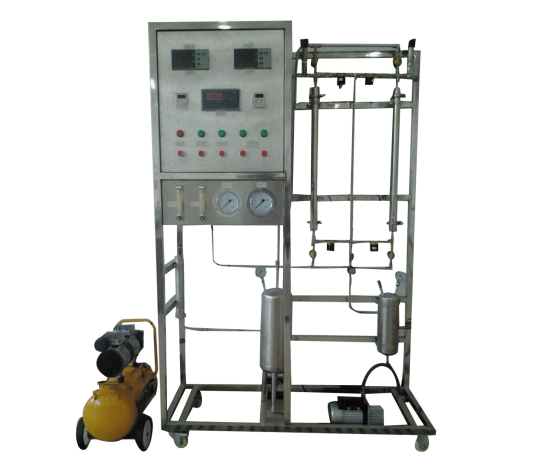

LGH-BCF01型变压吸附实验装置

（LGH-BCF01A型数字型变压吸附实验装置）

一、装置功能
1.理解吸附理论、掌握所学理论知识，并与实践相结合。
2.变压吸附实验装置掌握吸附中变压吸附的应用，了解变压吸附设备，并学会设备的操作。
3.掌握变压吸附中压力的变化、阀门切换时间变化与吸附量的关系。
二、主要配置
吸附塔、吸附剂、空压机、真空泵、压力表、流量计、测氧仪、不锈钢管路、阀门、不锈钢框架、不锈钢控制屏。
三、公用设施
1.电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
2.气：空气来自空压机（自带气源）。
3.实验物料：空气。常压操作，温度：<50℃。
四、技术参数
1.吸附塔：管径Φ38mm，管长750mm，304不锈钢材质，两端快装卡套连接方便填装吸附剂。
2.无油空压机：功率550W，排气量36L/min，额定排气压力0.8MPa。
3.真空泵：旋片式真空泵抽速: ≥2L/s, 转速: 2800r/min，功率: 370w。
4.气体转子流量计：16-160ml/h和25-250ml/h，根据产气量选配。
5.吸附剂：PSA-5A型富氧分子筛。氧分析仪。
6.工作压力：-0.1-0.6MPa，温度计：0-100℃。
7.正泰电器：接触器、开关、漏电保护空气开关。
8.塔体、管路、管件及阀门均为304不锈钢。
9.各项操作及压力、温度、流量的显示、调节、控制全在控制屏面板进行。
10.框架为304不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。
11.外形尺寸：1200×500×1800mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。
五、测控组成

LGH-BCF01型变压吸附实验装置	变量	检测机构	显示机构	执行机构
	气体流量	转子流量计	转子流量计	手动调节
	吸附塔温度	PT100铂电阻	数字温度仪表	无
	吸附压力	指针式压力表	压力表就地显示	无
	氧浓度	氧浓度传感器	氧分析仪	无
LGH-BCF01A型数字型变压吸附实验装置	变量	检测机构	显示机构	执行机构
	气体流量	转子流量计	转子流量计	手动调节
	吸附塔温度	PT100铂电阻	数字温度仪表，精度：0.5%FS	无
	吸附压力	压力传感器	数字压力仪表，精度：0.5%FS	无
	氧浓度	氧浓度传感器	氧分析仪	无
	吸附时间	时间控制器	上位机采集	无

六、LGH-BCF01A 数字型变压吸附实验装增加的功能
模拟模块：高达16位分辨率，内建RS485通讯模式；功能：压力、温度、流量、氧浓度、时间等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套。
