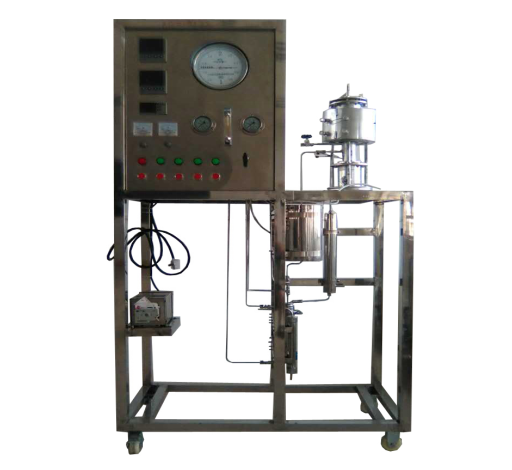

LGH-NFY01型内循环无梯度反应装置

(LGH-NFY01A型数字型内循环无梯度反应装置)

一、装置功能
1.该装置适用于加氢、脱氢、裂化、合成等反应过程
2.乙醇脱水制乙烯反应动力学测定等。

二、主要配置
反应器、温控仪、微量进料泵、压力表、不锈钢管路、阀门、流量计、不锈钢支架、不锈钢控制屏等。
三、公用设施
1.水：装置需冷却水，自带和自来水管相连的接口。
2.电：电压AC220V，功率3.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
3.实验物料：乙醇
四、技术参数
1.反应器采用304不锈钢制造，催化剂装量为5ml，床层内插Φ1mm热电偶。反应管采用磁力密封，可调式搅拌电机，搅拌转速0-300r/min。
2.反应器加热炉：φ250×150mm，开启式，加热功率2KW，加热形式：碳化硅炉管+金属内衬，*高使用温度，600℃。
3.反应器温度由宇电AI智能仪表控制，气路由稳压阀、单向阀、流量计、压力表等组成，反应后气体用常压六通阀取样分析。
4.液体进料采用微量进料泵，液体经过预热器加热后，和气体混合进入到反应器内。
5.*高使用温度：600℃；使用压力：0~0.2MPa；液体进料量：0.01-9.99ml/min。
6.*大进气量：500ml/min或按用户要求配置；
7.催化剂*大装填量：5ml；可实现乙醇气相脱水制乙烯动力学测定。
8.外形尺寸：1200×600×1800mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。
五、测控组成

LGH-NFY01型内循环无梯度反应装置	变量	检测机构	显示机构	执行机构
	电机转速	霍尔开关	转数显示仪	调速器
	气体流量	转子流量计	转子流量计	手动调节
	乙醇加入量	蠕动泵	数字流量显示仪	转速调节
	预热器加热温度	K型热电偶	数字温度控制仪	固态调压模块
	反应器加热温度	K型热电偶	数字温度控制仪	固态调压模块
	反应温度	K型热电偶	数字温度仪表	无
LGH-NFY01A型数字型内循环无梯度反应装置	变量	检测机构	显示机构	执行机构
	电机转速	霍尔开关	转数显示仪	调速器
	气体流量	质量流量计	数字流量显示仪，精度：0.5%FS	手动调节
	乙醇加入量	蠕动泵	数字流量显示仪，精度：0.5%FS	转速调节
	预热器加热温度	K型热电偶	数字温度控制仪，精度：0.5%FS	固态调压模块
	反应器加热温度	K型热电偶	数字温度控制仪，精度：0.5%FS	固态调压模块
	反应温度	K型热电偶	数字温度仪表，精度：0.5%FS	无

六、LGH-NFY01A数字型增加的功能
1.在线分析系统：用户可选配在线六通阀气体取样系统及气相色谱仪。
2.模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、流量等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套。
