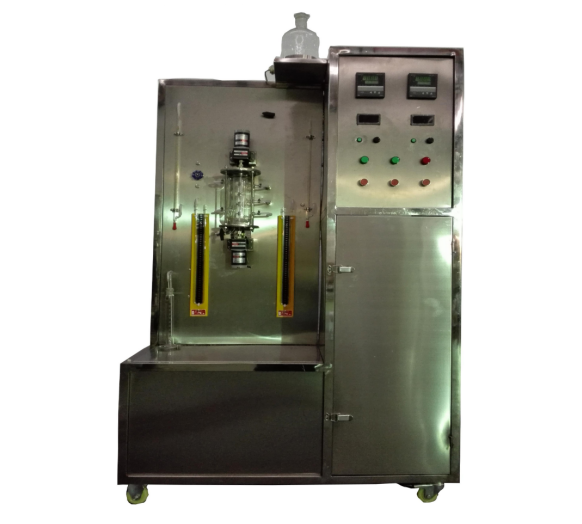

LGH-QYS02型双驱动搅拌器测定气一液传质系数实验装置

一、装置功能

1. 本双驱动搅拌器测定气液传质系数装置可用於测定不同物系的气–液传质系数，在搅拌槽内可以分别控制气相及液相的运动速度，能在比较宽的速度范围内研究测定气–液的传质系数。
2. 研究传质机理，确定传质阻力的主要方面，从而可为强化气–液传质设备提供依据。
二、主要配置
气体稳压管、皂膜流量计、气体增湿器、双驱动吸收器、直流电机 2 台、超级恒温槽、转速数显仪表 2 台、数字温度显示仪、仪表柜。

三、公用设施
1. 水：装置自带恒温水箱，连接自来水。实验时由水箱循环泵送入系统，循环使用。
2. 电：电压 AC220V，功率 1.5KW，标准单相三线制。每个实验室需配置 1～2 个接地点（安全地及信号地）
3. 实验物料：CO2～K2CO3
四、技术参数
1.运行环境：温度 0-40℃，相对湿度：≤90%RH，电源：电压：220V；电流：15A。
2. 双驱动吸收器，容积 500ml,，双层高硼硅玻璃。
3. 搅拌电机转速：0～500r/min，数显转速表；实验控制温度： 60℃。
4. 超级恒温槽：功率 1.0KW，常温-60℃。
5. 温度传感器 PT100 热电阻，智能数显温度控制仪及显示仪。
6. 正泰电器：接触器、开关、漏电保护空气开关。
7. 各项操作及显示、调节、控制全在控制屏面板进行。
8. 框架为 304 不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。
9. 外形尺寸：1000×600×1800mm（长×宽×高），外形为可移动式设计，带 3 寸双刹车轮。
五、测控组成

变量	检测机构	显示机构	执行机构
电机转速	霍尔开关	转数显示仪	调速器
恒温水浴温度	PT100 铂电阻	数字温度控制仪	固态调压模块
气体进口温度	PT100 铂电阻	数字温度仪表	无
气体出口温度	PT100 铂电阻	数字温度仪表	无
气体进口压力	U 型压力计	就地显示	无
气体出口压力	U 型压力计	就地显示	无
气体进口流量	皂膜流量计	就地显示	手动调节
气体出口流量	皂膜流量计	就地显示	无
