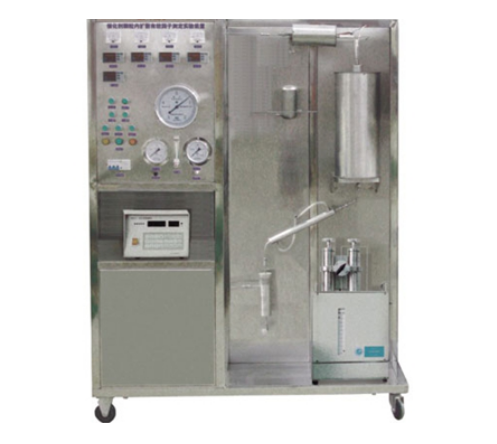

LGH-CYZ02型催化剂内扩散有效因子测定装置

（LGH-CYZ02A型数字型催化剂内扩散有效因子测定装置）

一、装置功能
1.了解内、外扩散过程及其对反应的影响。
2.掌握催化剂内扩散有效因子的概念及其测定方法。
3.了解本征反应动力学的实验测定方法。
4.了解固定床反应器中床层的温度分布情况。
二、主要配置
微型液体计量泵、气体流量计、混合器、预热器、反应器、气液分离器、冷凝器、温度仪表、压力仪表、湿式气体流量计、阀门、实验管道、不锈钢框架及控制屏。
三、公用设施
1.水：装置需冷却水，自带和自来水管相连的接口。
2.电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
3.实验物料：苯
四、技术参数
1.反应器加热炉：230×230×500mm，开启式，加热功率(三段加热)各1KW，加热形式：碳化硅炉+金属内衬，*高使用温度，600℃。
2.微型隔膜计量泵；流量：0.2-5ml/min；冲程频率:120n/min，数量1台。
3.预热器：304不锈钢，内径φ10mm，长度250mm，内有防返混及防沟流装置；使用温度：室温-400℃，使用压力，常压。
4.加料罐:体积500ml，材质：304不锈钢，数量1个；混合器：50 ml，304不锈钢，数量1个。
5.冷却器：Φ 51×400mm（内盘管）；使用压力，常压，数量1个。
6.气液分离器：ф57×200mm，304不锈钢制；使用压力，常压。
7.流量计：防腐转子流量计60-600ml/min。
8.湿式流量计：2L，数量1个；不锈钢指针压力表0-0.4MPa,数量2台。
9.控温仪表：人工智能型仪表，精度FS≤0.2%。
10.各项操作及温度、压力、流量的显示、调节、控制全在控制屏面板进行。
11.框架为不锈钢材质，结构紧凑，外形美观，流程简单。
13. 外形尺寸：1500×550×1700mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。
五、测控组成

LGH-CYZ02型催化剂内扩散有效因子测定装置	变量	检测机构	显示机构	执行机构
	氢气流量	转子流量计	就地显示	手动调节
	苯加入量	计量泵	数字流量显示仪	频率调节
	预热器加热温度	K型热电偶	数字温度控制仪	固态调压模块
	反应器加热温度	K型热电偶	数字温度控制仪	固态调压模块
	反应温度	K型热电偶	数字温度仪表	无
	反应压力	指针式压力表	压力表就地显示	无
LGH-CYZ02A型数字型催化剂内扩散有效因子测定装置	变量	检测机构	显示机构	执行机构
	氢气流量	质量流量计	数字流量显示仪，精度：0.5%FS	手动调节
	苯加入量	计量泵	数字流量显示仪，精度：0.5%FS	频率调节
	预热器加热温度	K型热电偶	数字温度控制仪，精度：0.5%FS	固态调压模块
	反应器加热温度	K型热电偶	数字温度控制仪，精度：0.5%FS	固态调压模块
	反应温度	K型热电偶	数字温度仪表，精度：0.5%FS	无
	反应压力	压力传感器	数字压力仪表，精度：0.5%FS	无

六、LGH-CYZ02A数字型增加的功能
1.在线分析系统：用户可选配在线六通阀气体取样系统及气相色谱仪
2.模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、流量、压力等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套
