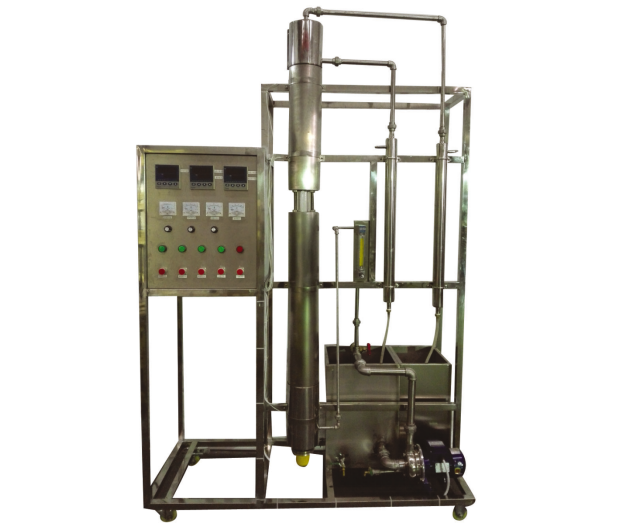

LGH-DZF01型单管升膜蒸发实验装置

一、装置功能
1.观察流体水在升膜蒸发器内的流动状态（泡状流、弹型流、搅拌流和环状流）。
2.测量在不同流型下的对流传热系数及蒸汽的干度。

二、设计参数
传热系数：1000-5000 ( w/m^.2.^oC)。液体流量：4~40L/h、常压操作。
三、公用设施
1.水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。
2.电：电压AC220V，功率2.5KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
3.实验物料：清洁自来水，外配设备：无。
四、主要设备
1.304不锈钢预热釜：功率2.0KW，可调，带保温层。
2.304不锈钢加热段：φ22*750mm，功率0.2KW可调，带保温层。
3.玻璃观测段长度100mm高硼硅玻璃视窗。
4.304不锈钢测量段：φ18*500mm，功率0.2KW可调，带保温层。
5.304不锈钢液体冷却器：列管冷凝器，换热面积0.1m² 。
6.304不锈钢蒸汽冷凝器：列管冷凝器，换热面积0.1m² 。
7.LZB-10转子流量计：流量范围6～60L/h 。
8.不锈钢离心泵    1台。
9.不锈钢水箱      1台。
10.冷却水出口温度 1支。
11.主体温度、壁面温度热电偶3支。
12.宇电AI702M多路数字温度显示仪。
13.宇电AI518温度控制仪（带手动功能）。
14.304不锈钢仪表柜：测控、电器设备在实验架上。
15.304不锈钢材质框架1500*500*2000mm(长×宽×高)，带脚轮及禁锢脚。
五、测控组成

变量	检测机构	显示机构	执行机构
液体温度	Pt100铂电阻	数字温度仪	无
预热温度	Pt100铂电阻	数字温度控制仪	固态调压模块
液体流量	转子流量计	流量计就地显示	管路出口闸阀（手动）
