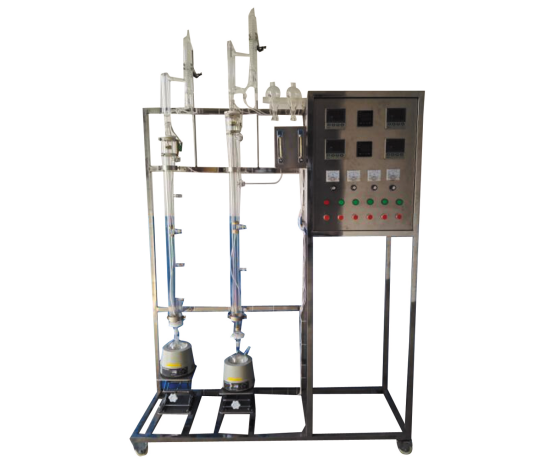

LGH-DJL02型多功能精馏实验装置

（LGH-DJL02A型数字型多功能精馏实验装置）

一、装置功能
1.用于各种有机物质的精制分离，装置有两个塔，一个为无侧口的玻璃塔体，另一个为有五个侧口的玻璃塔体，配有摆锤式的回流塔头，既可以实现连续操作，又可以进行间歇操作，既可采用分相回流，又可采用混相回流。
2.多功能精馏实验装置可实现反应精馏、萃取精馏、普通常减压精馏等操作。
3.LGH-DJL02型 多功能精馏实验装置能完成不同回流比操作，考察回流比对产物分布、分离效率的影响。

二、主要配置
玻璃精馏塔、预热器、电加热器、流量计、温度传感器、温度仪表、不锈钢支架、不锈钢控制柜。
三、公用设施
1.水：装置需冷却水，自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后排出。
2.液：装置自带玻璃高位槽。实验时经流量计进入精馏塔釜。
3.电：电压AC220V，功率2KW，标准单相三线制。
四、技术参数
1、双玻璃填料塔，塔体直径φ20mm，塔1：高1400mm，塔2：高1200mm。不锈钢φ2×2mmθ网环填
料，塔体外壁二段透明导电膜加热保温（手动控制）塔釜容积500ml。双塔可独立操作。
2、双预热器与控温系统，温度与塔顶回流自控，塔顶、塔釜测温独立数字显示。
3、塔1：五侧口，塔2：无侧口，塔体外壁2段导电膜加热保温（手动控制），塔1和塔2均有温
度与回流自控，塔1和塔2的塔头为蛇管冷凝器，摆锤式回流结构和蛇管冷凝器油水分相器结构。
4、蠕动泵2台，外控功能：转速控制，方向控制，启停控制。转速范围：0.1-100rpm。转速分辨率：
0.1rpm。流量范围: 0.07-380ml/min。
5、250ml高位玻璃加料瓶，LZB--2转子流量计：流量范围2.5～25ml/min ，数量2套。
6、真空系统：含真空泵、缓冲罐，阀门、压力计等。
7、宇电AI518温度控制仪，宇电AI704M温度巡检仪。
8、各项操作及温度、回流比、流量的显示、调节、控制全在控制屏面板进行。
9、框架为304不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。
10、外形尺寸：1500×600×2200mm（长×宽×高），抛光不锈钢框架，带刹车轮。
五、测控组成

LGH-DJL02型多功能精馏实验装置	变量	检测机构	显示机构	执行机构
	流量	转子流量计	转子流量计	手动调节
	回流比	回流比继电器	回流比控制显示仪	回流比控制显示仪
	精馏1塔釜温度	PT100铂电阻	数字温度控制仪	固态调压模块
	精馏1塔节	PT100铂电阻	数字温度仪表	无
	精馏1塔顶	PT100铂电阻	数字温度仪表	无
	精馏2塔釜温度	PT100铂电阻	数字温度控制仪	固态调压模块
	精馏2塔节温度	PT100铂电阻	数字温度仪表	无
	精馏2塔顶温度	PT100铂电阻	数字温度仪表	无
LGH-DJL02A型数字型多功能精馏实验装置	流量	转子流量计	转子流量计	手动调节
	回流比	回流比继电器	回流比控制显示仪，精度：0.5%FS	回流比控制显示仪
	精馏1塔釜温度	PT100铂电阻	数字温度控制仪，精度：0.5%FS	固态调压模块
	精馏1塔节	PT100铂电阻	数字温度仪表，精度：0.5%FS	无
	精馏1塔顶	PT100铂电阻	数字温度仪表，精度：0.5%FS	无
	精馏2塔釜温度	PT100铂电阻	数字温度控制仪，精度：0.5%FS	固态调压模块
	精馏2塔节温度	PT100铂电阻	数字温度仪表，精度：0.5%FS	无
	精馏2塔顶温度	PT100铂电阻	数字温度仪表，精度：0.5%FS	无

六、LGH-DJL02A型数字型增加的功能
模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、回流比等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套。
