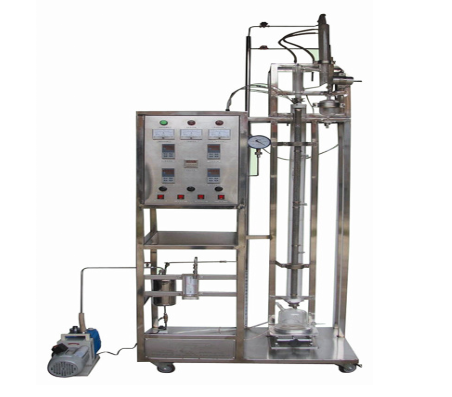

LGH-GJL03型共沸精馏实验装置

（LGH-GJL03A型数字型共沸精馏实验装置）

一、装置功能
1.共沸精馏实验装置通过实验加深对共沸精馏过程的理解。
2.熟悉共沸精馏设备的构造，掌握共沸精馏操作方法。
3.共沸精馏实验装置能够对共沸精馏过程做全塔物料衡算。
4.学会使用阿贝折射仪分析液体组成。

二、共沸精馏实验装置主要配置
玻璃精馏塔、冷凝器、油水分离器、再沸器、预热器、温度控制仪、温度显示仪、压力表、不锈钢框架、控制屏。
三、公用设施
1.水：装置需冷却水，自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后排出。
2.液：装置自带玻璃高位槽。实验时进入精馏塔釜。
3.电：电压AC220V，功率2KW，标准单相三线制。
四、技术参数
1.玻璃塔体（填料）：φ30×1400mm，无侧口，φ3x 3 mm不锈钢θ环型填料；填料层高：1200mm；蒸馏釜容积：500ml。
2.塔釜加热器：智能化控温电加热套，功率800W；塔外壁镀有金属保温膜，通电使塔身加热保温，功率300W。
3.塔顶、塔釜测温数字显示，数显仪表精度FS≤0.2%。
4.塔顶冷凝管为蛇形冷凝器带油水分离器结构（带摆动回流），既可采用分相回流，又可采用混相回流。回流比控制器：时间继电器，按秒进行时间控制。
4. 数字温度显示仪，釜温0~150℃，馏出温度：0~100℃。精度：0.1℃。
6.正泰电器：接触器、开关、漏电保护空气开关。
7.304不锈钢仪表柜：测控、电器设备在实验架上。
8.外形尺寸：1200×550×1800mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。
五、测控组成

LGH-GJL03型共沸精馏实验装置	变量	检测机构	显示机构	执行机构
	回流比	回流比继电器	回流比控制显示仪	回流比控制显示仪
	塔节温度	PT100铂电阻	数字温度仪表	无
	塔顶温度	PT100铂电阻	数字温度仪表	无
	塔釜温度	PT100铂电阻	数字温度控制仪	固态调压模块
LGH-GJL03A型数字型共沸精馏实验装置	变量	检测机构	显示机构	执行机构
	回流比	回流比继电器	回流比控制显示仪，精度：0.5%FS	回流比控制显示仪
	塔节温度	PT100铂电阻	数字温度仪表，精度：0.5%FS	无
	塔顶温度	PT100铂电阻	数字温度仪表，精度：0.5%FS	无
	塔釜温度	PT100铂电阻	数字温度控制仪，精度：0.5%FS	固态调压模块

六、LGH-GJL03A数字型增加的功能
模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、回流比等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套。
