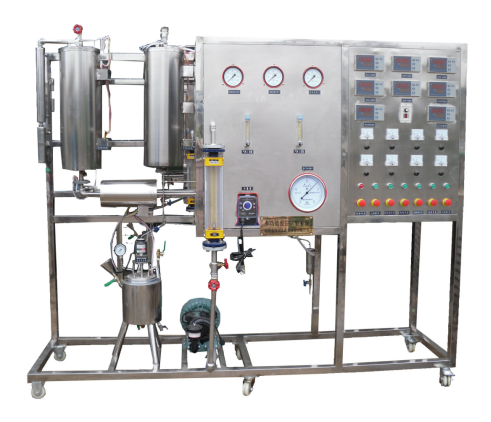

LGH-DFY03型多功能反应实验装置
（LGH-DFY03A型 数字型多功能反应实验装置）
一、装置特点
1.多功能反应实验装置由固定床反应器、流化床反应器及釜式反应器组成，三套系统间可切换操作；应用于反应工程和催化反应工程和催化工程及化工工艺、生化工程、环境保护专业。
2.多功能反应实验装置可进行间歇、连续操作，能够完成气-固、固-液、液-液、气-液-固反应，操作方式多样化。
3.多功能反应实验装置各温度控制处实际温度与设定温度误差≦2℃；显示精度：0.1℃。温度控制灵活。恒温区较宽，采用高精度智能化仪表测、控温；整机流程设计合理，设备安装紧凑，操作方便，性能稳定，重现性好。
1.多功能反应实验装置由固定床反应器、流化床反应器及釜式反应器组成，三套系统间可切换操作；应用于反应工程和催化反应工程和催化工程及化工工艺、生化工程、环境保护专业。
2.多功能反应实验装置可进行间歇、连续操作，能够完成气-固、固-液、液-液、气-液-固反应，操作方式多样化。
3.多功能反应实验装置各温度控制处实际温度与设定温度误差≦2℃；显示精度：0.1℃。温度控制灵活。恒温区较宽，采用高精度智能化仪表测、控温；整机流程设计合理，设备安装紧凑，操作方便，性能稳定，重现性好。
二、装置功能
1.了解多功能催化反应实验装置的组成及工艺。
2.进行气固相催化反应、催化剂评价与工艺条件选择以及宏观动力学实验。
3.进行加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应的研究。
4.了解液相釜式反应器的基本结构及工作原理。
三、主要配置
固定床反应器、流化床反应器、釜式反应器、计量泵、气泵、预热器、冷凝器、气液分离器、转子流量计、湿式气体流量计、温度仪表、压力仪表、电流表、调速电机、不锈钢框架及控制屏。
四、公用设施
1.水：装置需冷却水，自带和自来水管相连的接口。
2.电：电压AC380V，功率8.0KW，标准三相四线制。每个实验室需配置1～2个接地点（安全地及信号地）。
五、技术参数
1.不锈钢管式反应器:φ20mmx550mm，
2.加热炉功率1.5KW。
3.预热器φ12x220mm，操作温度≤550℃，压力≤0.2MPa。
4.304不锈钢流化床反应器，稀、浓相段直径：φ20—40mm，高度300—400mm，扩大段直径：φ57mm，长度80—220mm。
5.不锈钢搅拌釜式反应器，釜容积0.5L，搅拌转速0-500r/min，压力0.15MPa，温度200℃。
6.智能温控仪表、固态调压器、固态继电器控制，控温精度±2℃。
7.冷凝器：φ40×400mm；气液分离器：φ50×150mm。
8.预热器：φ10×250mm；加热功率0.5KW。
9.微型隔膜计量泵；功率30W；*大流量3L/h；冲程频率120n/min；吸程2m。
10.工作流量=（计量泵*大流量/冲程频率）×当前工作频率。
11.湿式气体流量计：额定流量：0.5m3/h,容积：5L/r，精度：±1%。
12.玻璃转子流量计：型号：LZB-10，测量范围：0.25-2.5m3/h，介质：空气。
13.各项操作及压力、流量的显示、调节、控制全在控制屏面板进行。
14.控制屏面板及框架为304不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。
15.外形尺寸：2000×600×1900mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。
六、测控组成
1.了解多功能催化反应实验装置的组成及工艺。
2.进行气固相催化反应、催化剂评价与工艺条件选择以及宏观动力学实验。
3.进行加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应的研究。
4.了解液相釜式反应器的基本结构及工作原理。
三、主要配置
固定床反应器、流化床反应器、釜式反应器、计量泵、气泵、预热器、冷凝器、气液分离器、转子流量计、湿式气体流量计、温度仪表、压力仪表、电流表、调速电机、不锈钢框架及控制屏。
四、公用设施
1.水：装置需冷却水，自带和自来水管相连的接口。
2.电：电压AC380V，功率8.0KW，标准三相四线制。每个实验室需配置1～2个接地点（安全地及信号地）。
五、技术参数
1.不锈钢管式反应器:φ20mmx550mm，
2.加热炉功率1.5KW。
3.预热器φ12x220mm，操作温度≤550℃，压力≤0.2MPa。
4.304不锈钢流化床反应器，稀、浓相段直径：φ20—40mm，高度300—400mm，扩大段直径：φ57mm，长度80—220mm。
5.不锈钢搅拌釜式反应器，釜容积0.5L，搅拌转速0-500r/min，压力0.15MPa，温度200℃。
6.智能温控仪表、固态调压器、固态继电器控制，控温精度±2℃。
7.冷凝器：φ40×400mm；气液分离器：φ50×150mm。
8.预热器：φ10×250mm；加热功率0.5KW。
9.微型隔膜计量泵；功率30W；*大流量3L/h；冲程频率120n/min；吸程2m。
10.工作流量=（计量泵*大流量/冲程频率）×当前工作频率。
11.湿式气体流量计：额定流量：0.5m3/h,容积：5L/r，精度：±1%。
12.玻璃转子流量计：型号：LZB-10，测量范围：0.25-2.5m3/h，介质：空气。
13.各项操作及压力、流量的显示、调节、控制全在控制屏面板进行。
14.控制屏面板及框架为304不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。
15.外形尺寸：2000×600×1900mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。
六、测控组成
|
LGH-DFY03型 多功能反应实验装置
|
变量
|
检测机构
|
显示机构
|
执行机构
|
|
气体流量
|
转子流量计
|
转子流量计
|
手动阀控
|
|
|
液体加入量
|
计量泵
|
数字流量显示仪
|
冲程频率调节
|
|
|
固定床预热温度
|
K型热电偶
|
数字温度控制仪
|
固态调压模块
|
|
|
固定床加热炉温度
|
K型热电偶
|
数字温度控制仪
|
固态调压模块
|
|
|
固定床反应温度
|
K型热电偶
|
数字温度仪表
|
无
|
|
|
流化床预热温度
|
K型热电偶
|
数字温度控制仪
|
固态调压模块
|
|
|
流化床加热炉温度
|
K型热电偶
|
数字温度控制仪
|
固态调压模块
|
|
|
流化床反应温度
|
K型热电偶
|
数字温度仪表
|
无
|
|
|
釜式反应器温度
|
K型热电偶
|
数字温度控制仪
|
固态调压模块
|
|
|
反应压力
|
指针式压力表
|
压力表就地显示
|
无
|
|
|
LGH-DFY03A型 数字型多功能反应实验装置
|
变量
|
检测机构
|
显示机构
|
执行机构
|
|
气体流量
|
转子流量计
|
转子流量计
|
手动阀控
|
|
|
液体加入量
|
计量泵
|
数字流量显示仪，精度：0.5%FS
|
冲程频率调节
|
|
|
固定床预热温度
|
K型热电偶
|
数字温度控制仪，精度：0.5%FS
|
固态调压模块
|
|
|
固定床加热炉温度
|
K型热电偶
|
数字温度控制仪，精度：0.5%FS
|
固态调压模块
|
|
|
固定床反应温度
|
K型热电偶
|
数字温度仪表，精度：0.5%FS
|
无
|
|
|
流化床预热温度
|
K型热电偶
|
数字温度控制仪，精度：0.5%FS
|
固态调压模块
|
|
|
流化床加热炉温度
|
K型热电偶
|
数字温度控制仪，精度：0.5%FS
|
固态调压模块
|
|
|
流化床反应温度
|
K型热电偶
|
数字温度仪表，精度：0.5%FS
|
无
|
|
|
釜式反应器温度
|
K型热电偶
|
数字温度控制仪，精度：0.5%FS
|
固态调压模块
|
|
|
反应压力
|
压力传感器
|
数字压力仪表，精度：0.5%FS
|
无
|
七、LGH-DFY03A数字型增加的功能
1.在线分析系统：用户可选配在线六通阀气体取样系统及气相色谱仪。
2.模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、流量、压力等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套。
1.在线分析系统：用户可选配在线六通阀气体取样系统及气相色谱仪。
2.模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、流量、压力等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套。
