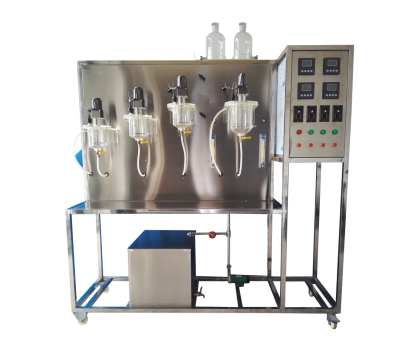

LGH-DCL01型多釜串联返混性能测定实验装置

（LGH-DCL01A型数字型多釜串联返混性能测定实验装置）

一、装置功能
1.通过实验了解停留时间分布测定的基本原理和实验方法。
2.掌握停留时间分布的统计特征值的计算方法。
3.学会用理想反应器的串联模型来描述实验系统的流动特性

二、设计参数
1.常温、常压操作
2.单釜：
（1）水流量：40l/h、平均停留时间（数学期望值）

200-600
（2）方差：1.0

105--3.0

105、模型参数N：1.2—2
3.三釜：
（1）水流量：30l/h、平均停留时间（数学期望值）

：200-600
（2）方差：1.0

105--5.0

105、模型参数N：1.2—4
三、主要配置
有机玻璃反应釜、转子流量计、水箱、水泵、搅拌电机、在线电导率仪、转换模块及软件、阀门、管道、不锈钢框架、仪表柜、软件。
四、公用设施
1.水：装置自带不锈钢水箱桶，连接自来水接入。
2.电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
3.实验物料：水--- KCl，外配设备：电脑
五、主要设备
1.釜式反应器1.0L，直径φ120mm，高度120mm，有机玻璃制成，3个。　　　
2.釜式反应器3.0L 直径φ150mm，高度200mm，有机玻璃制成，1个。
3.MP-20RM微型磁力泵：功率30W，*大流量1m3/h，扬程6m。
4.交流可调速电机：搅拌马达6W，转数90－600r/min，无级变速调节。
5.LZB-10液体转子流量计：流量范围6～60 L/h ，观察、控制进水流量。
6.数显电导率仪：在线电导率检测仪，0-2000S·cm

4个，电导电极：4支。
7.LWB电磁阀（24v）和三通阀控制切换示踪剂，数显计测器控制示踪剂加入量。
8.各项操作及转速、电导率、流量的显示、调节、控制全在控制屏面板进行。
9.框架为304不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。
10.外形尺寸：1800×500×2000mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。
11. 转换模块及在线监控软件一套。
六、测控组成

LGH-DCL01型多釜串联返混性能测定实验装置	变量	检测机构	显示机构	执行机构
	电机转数	霍尔开关	转数显示仪	调速器
	流量	转子流量计	转子流量计	转子流量计
	浓度	在线电导率仪	数字显示	无
LGH-DCL01A型数字型多釜串联返混性能测定实验装置	变量	检测机构	显示机构	执行机构
	电机转数	霍尔开关	转数显示仪，精度：0.5%FS	精密数显调速器
	三釜进水流量	转子流量计	转子流量计	手动调节
	单釜进水流量	转子流量计	转子流量计	手动调节
	浓度	在线电导率仪	数字显示，精度：0.5%FS	浓度
	示踪剂流动时间	时间控制器	上位机采集	无

七、LGH-DCL01A数字型增加的功能
模拟模块：高达16位分辨率，内建RS485通讯模式；功能：电导率、时间等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套
