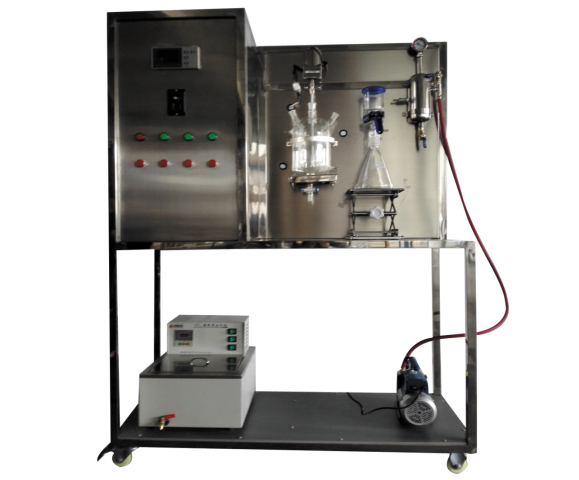

LGH-JJ01型结晶实验装置

一、装置功能
1.LGH-JJ01型 结晶实验装置通过冷却结晶方法，以氯化钾为结晶介质进行操作得到晶体产品。
2.通过结晶操作掌握提高结晶产品纯度和产率的方法。

二、结晶实验装置主要配置
搅拌电机、恒温槽、循环泵、温度传感器、温度控制仪、玻璃反应釜、过滤漏斗、缓冲罐、真空泵、接料瓶、不锈钢支架、控制屏。
三、公用设施
1.水：装置自带恒温水箱，连接自来水。实验时由水箱循环泵送入系统，循环使用。
2.电：电压AC220V，功率1.5KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
3.实验物料：氯化钾、水
四、技术参数
1.不锈钢恒温槽，温度范围常温-80°C。
2.搅拌电机，功率40W，搅拌速度0-300r/min，搅拌器为聚四氟材质。
3.PT100温度传感器，宇电AI501温度控制仪。
4.超级恒温槽：功率1.0KW，常温-80℃。
5.缓冲罐：304不锈钢材质，容积5L。
6.优质玻璃夹套结晶反应釜容积1L。
7.1000ml玻璃抽滤器
8.真空泵：旋片式真空泵抽气速率: ≥2L/s,转速: 2800r/min,功率: 370W。
9.正泰电器：接触器、开关、漏电保护空气开关。
10.框架为304不锈钢，结构紧凑，外形美观，流程简单，操作方便。
11.外形尺寸：1200×550×1800mm（长×宽×高），可移动式设计，带3寸双刹车轮。
五、测控组成

变量	检测机构	显示机构	执行机构
电机转数	霍尔开关	转数显示仪	调速器
恒温水浴加热温度	PT100铂电阻	数字温度控制仪	固态调压模块
结晶釜内温度	PT100铂电阻	数字温度仪表	无
