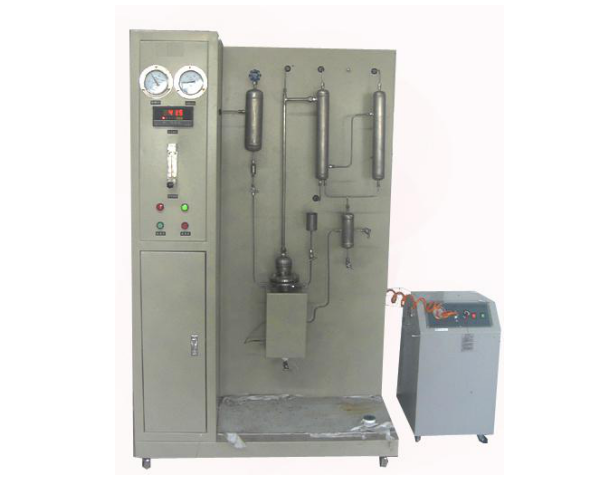

LGH-JBS02型 甲苯氧化制苯甲酸实验装置
一、LGH-JBS02型 甲苯氧化制苯甲酸实验装置功能
1.熟悉甲苯液相氧化制苯甲酸的实验装置和工艺流程。
2.了解气液反应器的特点。
3.测定苯甲酸的浓度，掌握甲苯液相氧化的反应规律。
二、主要配置
反应器、无油空压机、混合器、原料罐、产品槽、冷凝器、油水分离器、流量计、压力表、温控仪表、不锈钢框架及控制屏等。
三、公用设施
1.水：装置需冷却水，自带和自来水管相连的接口。
2.电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
3.实验物料：甲苯；空气作为氧化剂， Co 含量为 11%的环烷酸钴为催化剂，苯甲醛为引发剂
四、技术参数
1.反应器：采用不锈钢鼓泡塔反应器，反应管直径：φ50mm，长度：350mm，外壁缠有电热带以给反应器供热，功率500W；反应器内的温度由数字式智能温度控制器进行测量与控制。
2.气体缓冲罐：304不锈钢材质，容积2L。
3.无油气体压缩机：额定排气压力：0.3MPa，额定排气流量：0.2-0.9m3/h,功率：550W。
4.冷凝器为不锈钢列管式，ф40×400mm，304不锈钢材质。
5.油水分离器：ф50×150mm，304不锈钢材质。
6.流量计： 气体转子流量计60-600L/h，观察、控制进料流量。
7.压力仪表: Y-100型压力表，0～0.6MPa。
8.控温仪表：人工智能型仪表，精度FS≤0.2%。
9.各项操作及温度、压力、流量的显示、调节、控制全在控制屏面板进行。
10.框架为304不锈钢材质，结构紧凑，外形美观，流程简单。
11.外形尺寸：1500×550×1700mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。
五、测控组成
六、LGH-JBS02A数字型增加的功能
1.在线分析系统：用户可选配在线六通阀气体取样系统及气相色谱仪。
2.模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、流量、压力等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套。
1.熟悉甲苯液相氧化制苯甲酸的实验装置和工艺流程。
2.了解气液反应器的特点。
3.测定苯甲酸的浓度，掌握甲苯液相氧化的反应规律。
反应器、无油空压机、混合器、原料罐、产品槽、冷凝器、油水分离器、流量计、压力表、温控仪表、不锈钢框架及控制屏等。
三、公用设施
1.水：装置需冷却水，自带和自来水管相连的接口。
2.电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
3.实验物料：甲苯；空气作为氧化剂， Co 含量为 11%的环烷酸钴为催化剂，苯甲醛为引发剂
四、技术参数
1.反应器：采用不锈钢鼓泡塔反应器，反应管直径：φ50mm，长度：350mm，外壁缠有电热带以给反应器供热，功率500W；反应器内的温度由数字式智能温度控制器进行测量与控制。
2.气体缓冲罐：304不锈钢材质，容积2L。
3.无油气体压缩机：额定排气压力：0.3MPa，额定排气流量：0.2-0.9m3/h,功率：550W。
4.冷凝器为不锈钢列管式，ф40×400mm，304不锈钢材质。
5.油水分离器：ф50×150mm，304不锈钢材质。
6.流量计： 气体转子流量计60-600L/h，观察、控制进料流量。
7.压力仪表: Y-100型压力表，0～0.6MPa。
8.控温仪表：人工智能型仪表，精度FS≤0.2%。
9.各项操作及温度、压力、流量的显示、调节、控制全在控制屏面板进行。
10.框架为304不锈钢材质，结构紧凑，外形美观，流程简单。
11.外形尺寸：1500×550×1700mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。
五、测控组成
| LGH-JBS02型 甲苯氧化制苯甲酸实验装置 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 气体流量 | 转子流量计 | 就地显示 | 手动调节 | |
| 鼓泡器加热温度 | K型热电偶 | 数字温度控制仪 | 固态调压模块 | |
| 反应压力 | 指针式压力表 | 压力表就地显示 | 无 | |
|
LGH-JBS02A型 数字型甲苯氧化制苯甲酸实验装置 |
变量 | 检测机构 | 显示机构 | 执行机构 |
| 气体流量 | 质量流量计 | 数字流量显示仪，精度：0.5%FS | 手动调节 | |
| 鼓泡器加热温度 | K型热电偶 | 数字温度控制仪，精度：0.5%FS | 固态调压模块 | |
| 反应压力 | 压力传感器 | 数字压力仪表，精度：0.5%FS | 无 |
1.在线分析系统：用户可选配在线六通阀气体取样系统及气相色谱仪。
2.模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、流量、压力等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套。
