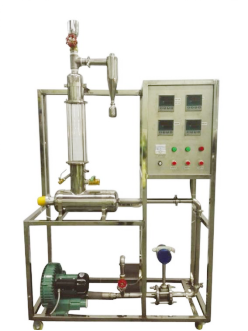

LG-GZLHC型流化床干燥实验装置

一、功能
1、了解装置的基本结构、工艺流程及操作方法。
2、学习测定物料在恒定干燥条件下干燥特性的实验方法。
3、研究干燥条件对于干燥过程特性的影响。
4、掌握根据实验干燥曲线求取干燥速率曲线以及恒速阶段干燥速率、临界含水量、平衡含水量的实验分析方法。

二、主要配置
空气旋涡泵、流量计、预热器、流化床体、旋风分离器、集尘器、加料斗、U型压差计、温控仪表、实验台架及控制屏等。
三、技术参数
1、空气旋涡泵：风量450 m3/h，风压120mmH2O,效率66%，轴功率0.75KW。
2、流量计：采用优质管道气体转子流量计，测量范围：4-40 m3/h，连接方式：法兰。
3、预热器：不锈钢精制而成，采用干式电热管加热，功率2×1KW。
4、流化床体：底座及顶部均为不锈钢精制而成，中间床体为玻璃观察管。
5、旋风分离器、集尘器、加料斗均由不锈钢精制而成。
6、U型压差计：测量流化床总塔压差或进风流量。
7、温控仪表：测量干燥室的进出口温度，控制预热器的加热温度。
8、实验台架为304精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。
9、外形尺寸：1500×600×2000mm。
