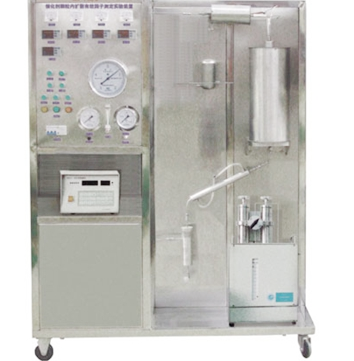

LG-NKS型催化剂颗粒内扩散实验装置

一、功能：
1、通过实验使学生了解内、外扩散过程及其对反应的影响；
2、掌握催化剂内扩散有效因子的概念及其实验测定方法；
3、了解本征反应动力学的实验测定方法。

二、主要配置：
计量泵，反应炉、预热器、冷凝器、气液分离器、流量计、电流表、控温仪表、压力仪表、不锈钢管路、调节阀、实验台架及控制屏等。
三、技术参数：
1、反应器：为不锈钢管式反应器，反应管内径：20mm，长度：550mm，采用三段加热控温方式，加热炉直径： 220mm ；长度： 500mm ；各段加热功率： 1kW 。
2、预热器：不朽钢材质，直径： 10mm；长度：250mm，加热功率： 0.5kW。
3、冷凝器：采用不锈钢材质精制，φ40×400mm。
4、气液分离器：采用不锈钢材质精制，φ50×150mm。
5、计量泵：功率30W；*大流量9L/h；冲程频率120/minute；吸程2m。
6、压力仪表: Y-100型压力表，0～0.6Mpa。
7、控制屏面板及实验台架为304精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。
外形尺寸：1200×550×1700mm。
