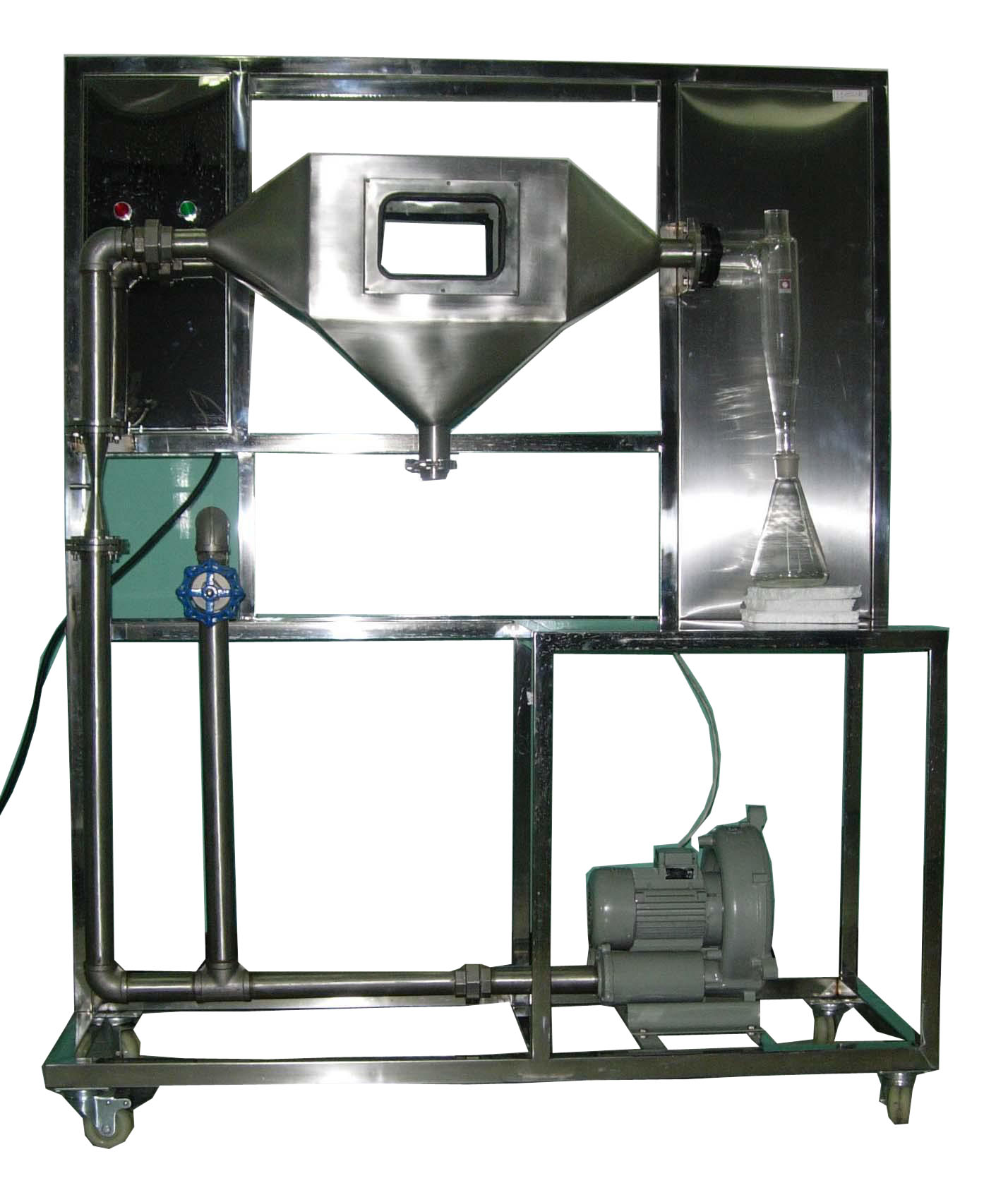

LGH-FX02型非均相分离演示实验装置

一、装置特点
1.LGH-FX02型 非均相分离演示实验装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
2.设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3.LGH-FX02型 非均相分离演示实验装置整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。
4.本实验装置分离器部分采用透明优质有机玻璃制作，实验现象清晰，方便学生观察。
5.固体颗粒抽吸装置采用文丘里管方式，抽吸速度均匀。
6.示踪颗粒采用有色物料，清晰显示气体流向。
7.利用低噪风机有效降低实验室噪音。
8.LGH-FX02型 非均相分离演示实验装置设计可360度观察，实现全方位教学与实验。

二、装置功能
1.演示含尘气体通过重力沉降室、旋风分离器时，含尘气体、固体尘粒和气体的运动路线。了解旋风分离器的工作原理。
2.定性地观察旋风分离器内，径向上的静压强分布和分离器底部出灰口等处出现负压的情况，引导学生认识出灰口和集尘室密封良好的必要性。
3.定性地观察分离器的分离效果和流动阻力随进口气速的变化趋势，引导学生思考适宜气速该如何确定。
4.可利用本装置制备实验用含尘气体的办法，观察固体分离从文丘里管处被吸入的现象，加深学生对流体流动过程中能量转化问题的理解。
三、设计参数
1.标准旋风分离器：直径Φ90mm。
2.304不锈钢重力沉降室：400×200×400mm。
四、公用设施
1.气：空气来自风机（自带气源）。
2.电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
3.实验物料：玉米面或洗衣粉，外配设备：无。
五、主要设备
1.304不锈钢重力沉降室：200×200×400mm。
2.玻璃旋风分离器：Φ100×400mm。
3.玻璃U型管压差计。
4.鼓风机：旋涡气泵,功率 550W，*大流量70m3/h。
5.304不锈钢文丘里加料器。
6.电器：接触器、开关、漏电保护空气开关。
7.304不锈钢管路、管件及阀门。
8.304不锈钢仪表柜：测控、电器设备在实验架上。
9.304不锈钢材质框架1300*500*1600mm(长×宽×高) 带脚轮及禁锢脚。
六、测控组成

变量	检测机构	显示机构	执行机构
压力	压力计	U型管压差计
流量	孔板流量计	U型管压差计	调压阀（手动）
