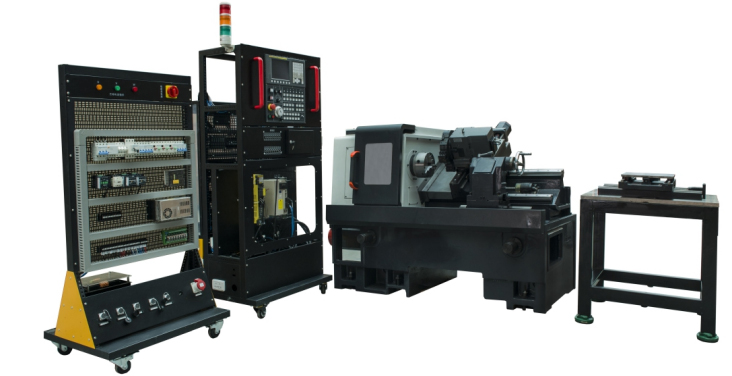

LGY-SK05型数控车床实训设备

一、设备概述

LGY-SK05型数控车床实训设备适合于中等职业学校的数控装调维修专业、数控加工专业、机电一体化专业的教学与实训，是根据中等职业学校数控维修专业教学特点，结合企业的实际需求以及岗位技能工艺规范要求而开发的具有生产型功能与学习型功能的实训设备，该设备采用模块化结构，通过不同的组合，完成数控车床的电气装配与测试、十字滑台功能部件的机械装配与调整、数控车床功能调试与故障排除、零件试切加工、数控车床的维护保养等实训项目，满足企业对这类型人才的需求。还适合用于数控装调维修技能大赛、数控装调工的职业技能鉴定。

二、技术参数

（1）电气控制单元参数

1）电源：三相五线 AC 380V±10% 50Hz；

2）数控控制台尺寸：长（mm）×宽（mm）×高（mm）＝800×600×1800；

3）漏电保护：漏电动作电流≤30mA；

4）缺相自动保护、过载保护

（2）电气安装实训单元参数

1）电源：三相五线 AC 380V±10% 50Hz；

2）数控控制台尺寸：长（mm）×宽（mm）×高（mm）＝800×600×1600；

（3）机床参数

最大回转直径： φ460mm

最大加工直径：φ400 mm

刀架上最大加工直径：φ170 mm

最大加工长度：350mm

两顶尖距离：370mm

卡盘尺寸：6″手动卡盘

主轴型式：ISOA2－5

主轴转速范围：50～5000r/min

主轴通孔直径：φ56mm

棒料通径：φ42mm

最小分辨率：0.001mm

快速移动速度：X轴15 m/min Z轴18 m/min

切削进给速度：0～5000 mm/min

X/Z轴最大行程：X轴 210mm Z轴410mm

X/Z轴连接方式：直连

主轴伺服电机功率：5.5kw-7.5kw

主轴润滑：使用进口高级润滑脂润滑，全封闭，免维护

六工位电动刀架

床身形式及斜度：整体式/30°

X/Z轴导轨形式：线性导轨

X/Z轴丝杠形式：滚珠丝杠

环境温度： 0～40°C

湿度： ≤85%

（4）十字滑台功能部件参数

1）电源：三相五线 AC 380V±10% 50Hz；

2）外形尺寸：长（mm）×宽（mm）×高（mm）＝800×600×1400；

3）丝杠行程：280mm

4）丝杠参数（直径mm/螺距mm）:16/05
