LG-6136TM型教学型数控车床

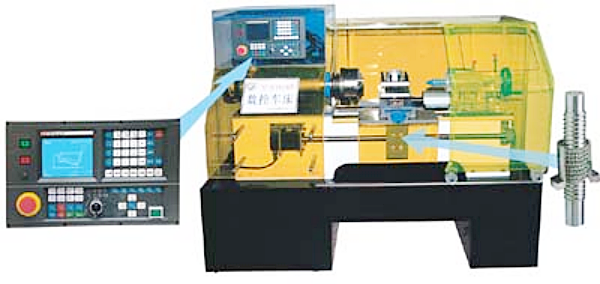

LG-6136型教学型数控车床是典型的机电一体化产品，除采用稳定可靠的K1TB-II－E车床用数控系统外，硬件配置更具有相当的刚性、强度及制造精度；同时，其外形美观大方，主轴箱盖及防护体均采用进口有机透明材料制作而成，使机床主要内部结构及传动线路一目了然，是各相关科研院所、高职学院及技术学校理想的实验设备。采用四工位自动回转刀架，通过编程对各种轴类，盘类等塑料零件能自动完成加工任务，如外圆柱面、圆锥面、圆弧面、螺纹等工件的切削加工，并能进行切槽，钻孔等工作。

一、特点
1、稳定可靠的K1TB-II－E专用车床数控系统；
2、全自动四工位数控回转刀架，能满足较复杂零件的加工使用要求；
3、纵、横向精密滚珠丝杠进给，混合式步进电机驱动，重复定位精度高，转矩大；
4、采用高级变频调速电机驱动主轴，实现无级变速，保证切削线速度稳定；
5、操作方便舒适，符合现代人机工程学的优化思想；
6、车削PVC材料时，采用空气（风）冷却，保持工作环境清洁，无工业污染；
7、外形美观大方，彰显实验场所品质。
二、用途
1、相关专业科研院所对现代加工（数控及CAD/CAM）技术研究的实践验证；
2、各类高等院校及中级技术学校的数控技术应用、机电一体化及自动控制专业学生的综合实验；
3、各类高等院校及中级技术学校的机制、模具及其他相关专业数控技术的课堂辅助教学和教学实训；
4、开展数控机床结构及控制原理、数控编程及机床操作、CAD/CAM等专业课程专项培训。
三、数控系统主要功能
1、国内唯一一家从外置到内核均与日本FANUC全面兼容的系统；
2、系统采用硬件插补技术，快进速率可达12米/分；
3、具有程序记忆和预读功能，提前译码，使机床加工平滑流畅；
4、控制精度高，脉冲当量为0.02mm；
5、有串行RS232通讯接口功能，可与计算机联机通讯；
6、采用电子齿轮比，简化传动结构，提高机床工作精度；
7、系统具有软、硬件限位，保证工作安全；
8、采用多层印刷电路板技术，表贴技术，门阵技术等，使性能更优越，运行更可靠。
四、主要技术参数

主要技术参数		LG-6136
三爪卡盘直径	mm	160
床身最大回转直径	mm	360
最大工作强度	mm	430
电动刀架		四工位
主轴无级变速	rpm	100-1500
主电动机功率	kw	1.5
机床外形尺寸	mm	1850×985×1550
