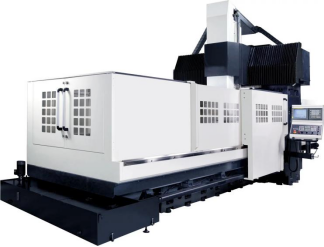

LGC-1390/LGM-1390A型数控龙门加工中心
一、标准配置
国产操作系统
1、台湾主轴
2、台湾丝杆
3、硬轨：Y向4轨，滑动面贴塑
4、线轨：台湾德国滚柱直线导轨
5、日本德国轴承
6、台湾刀库
7、电器原件：法国施耐德
8、气动原件：台湾亚德客
9、电器箱冷热交换器
10、自动润滑油泵
11、加工中心专用高功率冷却泵
12、手持气枪
13、XYZ三轴护罩
14、工件冷却两水一气
15、三色警示灯
16、刚性攻丝
17、地基螺丝及垫块
18、操作机维护使用手册
19、RS232、CF卡与USB接口
20、立体封闭式防护
二、产品参数
|
型号
|
单位
|
LGC1390/LGM1390A
|
|
X轴行程
|
mm
|
1400
|
|
Y轴行程
|
mm
|
1200
|
|
Z轴行程
|
mm
|
700
|
|
两立柱之间宽度
|
mm
|
1000
|
|
主轴端面到工件台距离
|
mm
|
150-850
|
|
Z轴切削速度
|
mm/min
|
0-5000
|
|
工件台规格（长×宽）
|
mm
|
1400×700
|
|
载重
|
kg
|
1200
|
|
T型槽（槽数×槽宽×槽距）
|
mm
|
5×22×160
|
|
快速位移
|
m/min
|
24/24/20
|
|
主轴转速范围
|
r/min
|
50-6000
|
|
主轴锥孔
|
type
|
BT40-150/BT50-150
|
|
圆盘式/链式刀库（数控铣不含刀库）
|
|
BT40-24T/BT50-24T
|
|
刀具直径
|
mm
|
空刀¢120满刀¢80
|
|
刀具长度
|
mm
|
300
|
|
刀具重量
|
kg
|
7
|
|
刀库形式
|
|
圆盘式刀库
|
|
主轴伺服电机
|
kw
|
11
|
|
X、Y、Z轴伺服电机
|
kw
|
3
|
|
操作系统
|
|
FANUC/西门子/三菱/新代
|
|
定位精度
|
mm
|
300mm/±0.0075mm
|
|
重复定位精度
|
mm
|
300mm/±0.005mm
|
|
气源压力
|
MPa
|
0.8
|
|
电器容量
|
kw
|
25
|
|
机床轮廓尺寸（LxWxH)
|
mm
|
4900×3400×4400
|
|
机床重量
|
T
|
13
|
