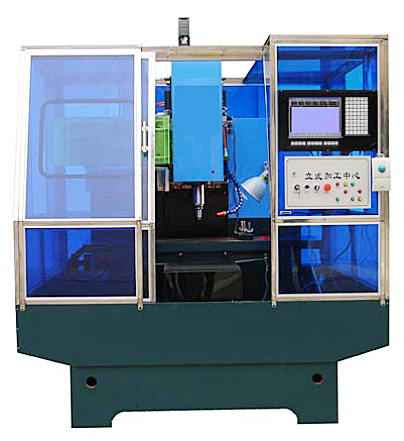

LG-714TM型数控加工中心(教学用)

一、机床特点
LG-714型数控加工中心机床是我公司引进先进技术而研制开发的中型通用立式自动化加工机床,它采用全封闭外罩防护，采用台湾斗笠式刀库气动换刀快速方便。适用于加工工程塑料、有机玻璃、石蜡等各类机械零件和具有复杂型腔模具及标准化模板加工，一次装夹可完成铣、钻等多工序的加工，刀具可12把连换加工。控制系统HY2006M数控系统内置CAD/CAM软件可自动生成数控加工程序，为用户提供模具及复杂零件设计加工*快捷*完美的一体化解决方案。
二、机床结构特点
机床导轨采用金属矩形铸铁制造，滚珠丝杆传动，活动燕尾槽采用金属铸铁制造，刚性好，精度高。
机床主轴采用变频器实现无级调速。
机床外形采用全封闭外罩防护，操作安全，适合于学校学员使用。
快速可靠的台湾斗笠式刀库系统，具有双向任意位置选刀能力。

三、数控系统主要功能

控制轴数：四轴三联动

显示界面：12寸彩色液晶显示器

程序容量：标准配置40GB硬盘。带USB接口、带10/100M网卡、带RS232串口。

图形显示：加工轨迹图形仿真，加工过程实时三维跟踪显示。图形无级缩放、平移、旋转。

操作方式：自动、手动、定长进给、单段/连续、暂停、手轮等。

插补轨迹：直线、圆弧、样条曲线。

通讯方式：USB拷贝、RS232串口通讯、TCP/IP网络方式、DNC方式。

系统采用新颖的即时参技术，内建中文在线手册，手册用户可自行设计

与通用软件兼容，直接使用其生成的数控加工G代码程序进行加工。

国内首创数控系统内置CAD/CAM绘图自动编程软件。

四、主要技术参数

项目	参数	项目	参数
三轴行程(X×Y×Z)	500×400×300 mm	手动进给率	0-2000mm/min
主轴端面至工作台面距离	100/410 mm	分辨率	0.01mm
主轴中心至立柱滑轨面距离	280 mm	滚珠丝杆(直径X节距)	25×6mm
工作台尺寸(长×宽)	800×410 mm	定位精度	0.08/300mm
T型槽(宽度X数量X间距)	12×3×110 mm	重复定位精度	±0.05mm
工作台*大载荷能力	50Kg	自动换刀方式	主轴头浮动式
主轴电机	750W	刀具选择方式	双向任意式
主轴转速(无级)	50-3000rpm	刀库容量	12把
主轴定位	光电感应式	气压力	6Kg/cm²
主轴锥度	BT40	切削冷却方式	压缩空气
主轴直径	75 mm	机器总功率	2KVA
X、Y、Z轴电机扭矩	8n.m	机床重量	750kg
三轴快速移动速度	1.5m/min	机床外形尺寸（长X宽X高）	1800×1545×2280 mm
切削进给率	1-1500mm/min	HY-714	12寸彩色液晶显示器
