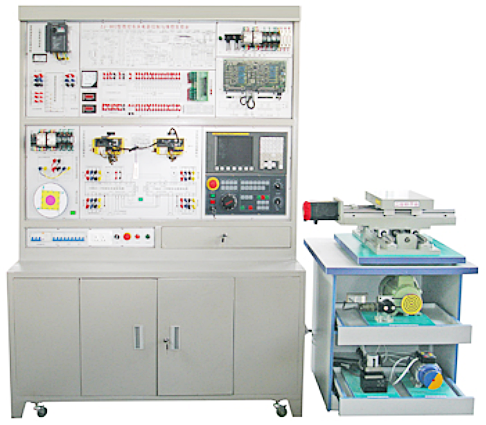

LGF-TD型数控车床电气控制与维修实训台

　　LGF-TD型数控车床电气控制与维修实训台是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训要求研发的产品，具有数控车床的安装调试、参数设置、PMC编程、故障诊断与维修、数控编程操作等多项功能。

一、特点

◆系统由实训台和二坐标组成，能完成数控系统的安装调试、参数设置、PLC编程、故障诊断与维修、数控车床调试、数控编程与坐标运动等教学实训。

◆系统采用开放式结构，将一台数控车床电控系统在实训台上进行分解展示，模块化设计，将数控系统接口信号在各模块上展开，信号可测量。

◆二坐标平台采用直线圆形高碳钢导轨，滚珠丝杆传动。具有较高的定位精度和重复定位精度。

◆四工位真实电动刀架和模拟刀架，双重演示。

二、技术性能

1. 输入电源：三相四线380V±10% 50Hz

2. 装置容量：＜2kVA

3. 实训台外形尺寸：实训台 137cm×60cm×189cm，

三、配置及功能

1. 控制屏采用铁质双层亚光密纹喷塑结构。

2. 电源部分采用三相四线380V交流电源供电，漏电保护器控制总电源。

3. 数控系统单元采用FANUC公司的“FANUC 0i Mate TD”数控系统。

4. X/Z进给轴均采用βi系列交流伺服电机驱动。

5. 主轴电机由变频器进行无级调速。

6. 设计有专门的故障设置区和排故操作单元。

四、二座标平台参数

●工作台面宽度（长×宽）：300mm×400mm

●工作台X轴行程：250mm

●工作台Z轴行程：300mm

●定位精度：0.04 mm

五、部分实训项目

1. 数控车床电气系统的设计

2. 数控系统的参数设置与调整

3. 输入输出接口实训

4. 机床参考点的调试

5. 伺服电机驱动单元的调试与应用

6. 变频器的调试、参数设置与应用

7. 电动刀架控制实训

8. 数控系统的通讯

9. 数控车床故障诊断与维修

10. 数控系统的操作与编程
