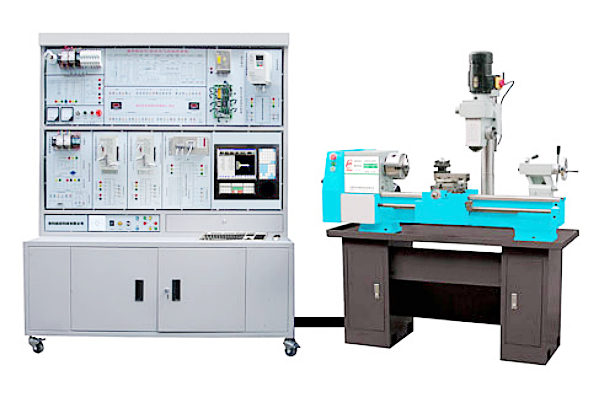

LGK-III型数控车/铣床综合考核装置(二合一/生产型)

LGK-III型 数控车/铣床综合考核装置适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。

LGK-III型数控车/铣床综合考核装置也适合技工学校机电类专业《电气设备维修》《数控设备维修》《数控编程与操作》课程的实习，还适合职业培训学校的安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班和铣床工中、高级和技师的培训和实操。
一、产品组成部分
LGK-III型数控车/铣床综合考核装置是由车床控制系统和铣床控制系统两套系统组成；机床电气控制接口板；主轴变频调速实验模块和三相电机与编码器组；全数字交流伺服驱动及伺服电机输入输出模块；三相步进驱动及步进电机输入输出模块；自动刀架控制模块；开关电源；配套LG0632型车铣组合机床等组成。
二、实验台特点
1、数控系统内置车床控制系统和铣床控制系统。可随时切换系统控制LG-0632型车铣组合机床
2、实验台X、Y轴采用步进驱动单元，Z轴采用伺服驱动单元
3、车床控制电路和铣床控制电路全部在实验台面板上直观布置，方便设计操作。
4、车床彩色二维图形仿真演示；铣床三维线条图形演示。
5、拥有数控机床典型故障设置及排除实验
三、数控组合机床功用
1、数控系统编程直接在机床上实现加工处理。
2、各种模块功能设计通过机床实现实验演示操作。
3、机床可实现对硬质工程塑料制品、木头进行车削加工；对工程塑料板、有机玻璃、石蜡等进行铣削加工。
4、车床/铣床上有手动二坐标控制按钮和三坐标控制按钮。
四、技术性能
1、输入电源：三相四线制380V交流电源。
2、结构：考核柜为铁质钣金喷塑结构，坚固耐用；
3、工作环境：温度-100-+400C。
4、整机功耗：＜3KW
5、考核柜尺寸：1400×600×1890mm
