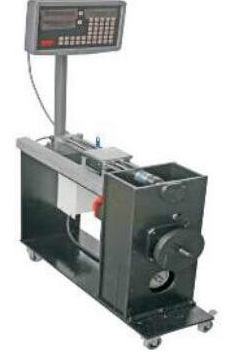

LGJD-S05型伺服电机负载实训设备

一、设备功能说明

伺服电机负载实训设备包含单坐标数控滑台、光栅尺单元、模拟负载单元、惯量飞轮单元、传动轮组构成。可用于数控维修教学中对伺服电机的参数优化、伺服系统的幅频特性分析、了解伺服参数调整对加工工件的影响等实用的教学项目。

该模块整体由钢板结构组合而成，底部安装有移动滚轮，方便移动，伺服电机传动、负载、惯量合成一体，构成传动轮组，完成负载与惯量的实训项目，后部安装有滚珠丝杆、光栅尺检测，完成精度检测的实训项目。

二、设备实训项目

1、数控机床精度调试（光栅尺模块）

2、伺服电机的负载能力测试（模拟负载模块）

3、伺服电机惯量测试（惯量飞轮模块）

4、带负载伺服电机加减速调试

5、反向间隙调整实训

6、行程限位参数设定实训

7、回零参数设置实训

三、技术参数

1、伺服电机扭矩：4NM（需单独配置）

2、最大负载扭矩：25NM

3、丝杠行程：240mm

4、丝杠参数（直径mm/螺距mm）:14/05

5、外形尺寸：长（mm）×宽（mm）×高（mm）＝750×220×600；
