LG-CK6135TM型透明数控教学车床

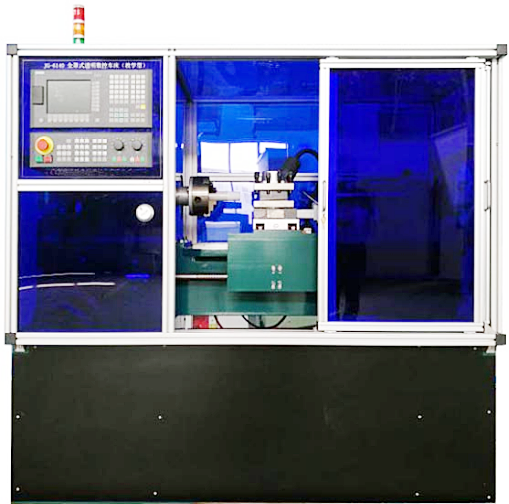

LG-CK6135 型透明数控教学车床是我公司最新研制的教学科研用数控机床。该机床是典型的机电一体化产品，采用稳定可靠的广数 980TB3 车床用数控系统。同时，其外形美观大方，主轴箱盖及防护体均采用进口有机透明材料制作而成，使机床主要内部结构及传动线路一目了然，是各相关科研院所、高职学院及技术学校理想的实验设备。采用四工位自动回转刀架,可以加工φ 30mm 的尼龙或 PVC 材料,通过编程对各种轴类，盘类等塑料零件能自动完成任务，如外圆柱面，圆锥面，圆弧面，螺纹等工件的削加工，并能进行切槽，钻孔等工作。

二、机床特点
1、数控车床模型 采用稳定可靠的GSK980TB3 专用车床数控系统；
2、车床采用全防护透明设计，框架主体采用40×40mm铝合金型材，防护门导轨采用40×80mm铝合金型材，推门结构，铝合金型材内嵌5mm厚深蓝色半透明有机玻璃，整机造型美观大方。
3、机床X\Z向进给导轨采用高精度方形直线导轨，速度快，精度高。
4、大拖板采用铸件成型，时效处理，数控铣精加工面成，坚固耐用且不变形。
5、全自动四工位数控回转刀架，能满足较复杂零件的刀具使用要求；
6、纵、横向精密滚珠丝杠进给，混合式步进电机驱动，重复定位精度高，转矩大；
7、采用高级变频调速电机驱动主轴，实现无级调速，保证切削线速度稳定；
8、操作方便舒适，符合现代人机工程学的优化思想；
9、车削 PVC 材料时，采用空气（风）冷却，保持工作环境清洁，无工业污染；
三、用途
1. 相关专业科研院所对现代加工（数控及CAD/CAM）技术研究的实践验证；
2. 各类高等院校及中级技术学校的数控技术应用、机电一体化及自动控制专业学生的综合实验；
3. 各类高等院校及中级技术学校的机制、模具及其他相关专业数控技术的课堂辅助教学和教学实训；
4. 开展数控机床结构及控制原理与结构、数控编程及机床操作、CDA/CAM 等专业课程专项培训。
四、数控系统主要功能
1、GSK980TB3为广州数控设备有限公司研制的新一代普及型车床数控系统，是GSK980TB2的升级版。GSK980TB3车床数控系统采用32位高性能的CPU和超大规模可编程器件FPGA，运用实时多任务控制技术和硬件插补技术，实现了μm级精度的运动控制。
2、系统采用硬件插补技术，快进速率可达 12 米/分；
3、具有程序记忆和预读功能，提前译码，使机床加工平滑流畅；
4、控制精度高，脉冲当量为 1μ （0.001mm）；
5、有串行 RS232 通讯接口功能，可与计算机联机通讯；
6、采用电子齿轮比，简化传动结构，提高机床工作精度。
7、系统具有软、硬件限位，保证工作安全；
8、采用多层印刷电路板技术，表贴技术，门阵技术等，使性能更优越，运行更可靠。
五、机床主要技术参数

床身材质	采用高强度的工程塑料
防护形式	铝合金型材和透明有机玻璃
X向轴导轨形式	高精度方形直线导轨,宽度15mm
Z向轴导轨形式	高精度方形直线导轨,宽度20mm
X\Z轴丝杆类型	滚珠丝杆
大拖板材质	铸件成型
主轴箱盖及防护罩	采用进口透明有机材料
防护罩框架材质	采用高强度40×40mm铝合金型材
三爪卡盘	160mm
床身上最大回转直径	350mm
最大工件长度	450mm
电动刀架	四工位
主轴	标准主轴
主轴孔径	40mm
主轴转速、无级变速	0------1500rpm
主轴电机变频控制无极调速功率	0.75kw
丝杠运行	混合步进电机驱动
运行方式	三轴运行二轴联动
定位精度	±0.03mm
重复定位精度	±0.02mm
数据格式执行标准	ISO
尾架形式	透明有机制作
机床外型尺寸（长×宽×高）	1800×980×1530mm
机床重量	450kg
数控系统	广数GSK980TB3

六、机床附件清单

序号	名称	规格	单位	数量
1	车刀切断刀、外圆刀、45°刀、螺纹刀	20*20mm	把	4
2	继电器	24V4 组	个	2
3	保险丝		个	2
4	螺丝刀一字	3.2*150mm	把	1
5	螺丝刀十字	3.2*150mm	把	1
6	尖嘴钳	6寸	把	1
7	内六角	φ 6、φ 8	把	各 1
8	塑料棒	φ 25、φ 32、φ 40、	箱	1
9	卡盘板手		把	1
10	扳手套筒		把	1
11	刀架扳手		把	1
12	系统说明书		本	1
13	机床说明书		份	1
14	连接线	四芯线	米	6
15	电路图		份	1
16	刀垫片		盒	1
17	死顶尖		个	1
18	变频器		份	1
