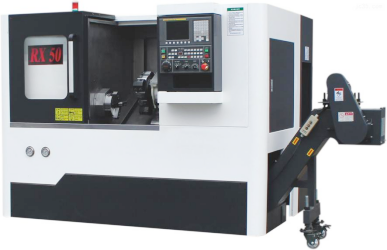

LGX-RX50型高精度斜床身数控车床
LGX-RX50型 高精度斜床身数控车床双坐标两轴联动，半闭环控制数控车床。主机采用整体45°斜床身结构布置，高精度直线导轨，滚珠丝杠驱动。动态特性好，精度高，刚性强。防护采用全封闭防护，标配自动排屑器，排屑性能好。
|
加工范围
|
床身上最大回转直径
|
(mm)
|
380
|
|
滑板上回转直径
|
(mm)
|
180(轴类)
|
|
|
最大工件直径
|
(mm)
|
250（盘类/刀塔）
|
|
|
主轴
|
主轴转速范围
|
|
50-4200转/分钟
|
|
主轴转速级数
|
|
无级
|
|
|
主轴孔径
|
(mm)
|
Φ56
|
|
|
卡盘 Cluck
|
|
特配
|
|
|
|
|
标配（￠160）
|
|
|
主电机功率
|
(kW)
|
5.5（伺服）
|
|
|
进给
|
Z轴行程
|
(mm)
|
450
|
|
X轴行程
|
(mm)
|
150
|
|
|
快速移动速度X/Z
|
(m/min)
|
20/20
|
|
|
最小输入单位X/Z
|
(mm)
|
0.001
|
|
|
驱动电机扭矩X/Z
|
N.M
|
伺服1.2/1.2
|
|
|
位置精度
|
重复定位精度X/Z
|
(ISO)
|
0.005/0.005
|
|
(排)刀架
|
卧式八工位
|
|
标配
|
|
车刀刀体尺寸
|
(mm)
|
20×20
|
|
|
刀架重复定位精度
|
|
0.005
|
|
|
刀架换刀时间
|
|
0.5
|
|
|
尾座
|
尾座套筒行程
|
|
125
|
|
尾座套筒直径/锥孔
|
|
Φ60/MT4
|
|
|
切削工件
|
工件精度
|
It6
|
|
|
工件粗糙度
|
Ra0.8(有色金属) Ra1.6(刚件)
|
|
|
|
控制系统
CNC |
法那科(选配)
|
|
|
|
广数
|
|
|
|
|
机床尺寸 长×宽×高 (L×W×H) (mm)
|
2050*1625*1640
|
|
|
|
机床重量(kg)
|
2500(参考重量)
|
|
|
